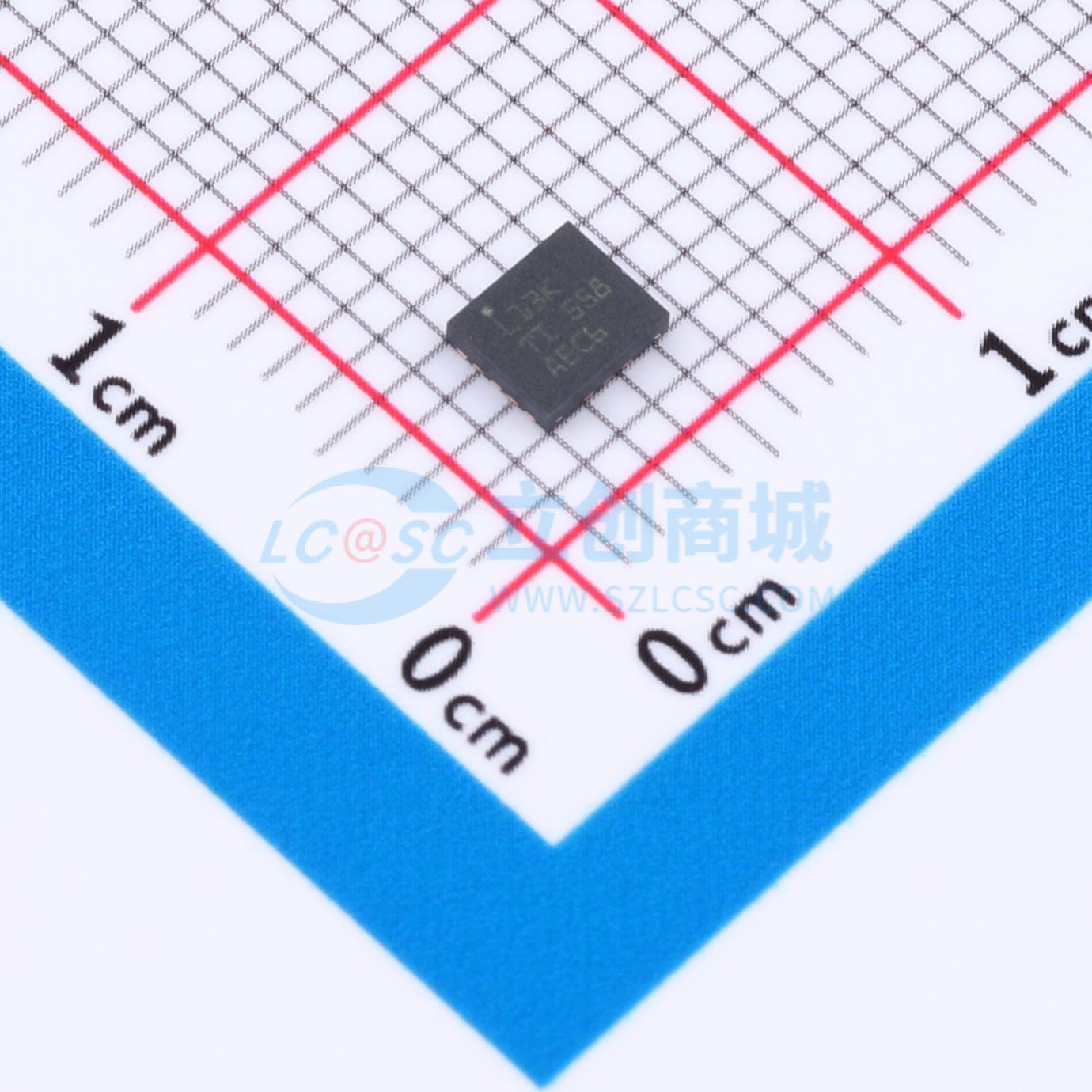

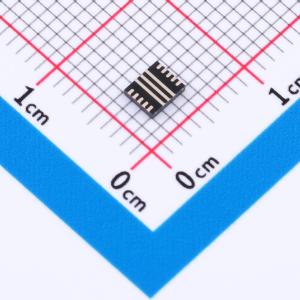

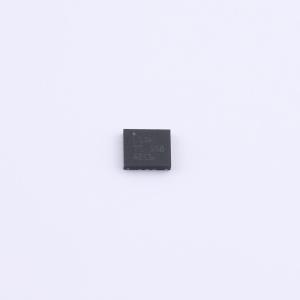

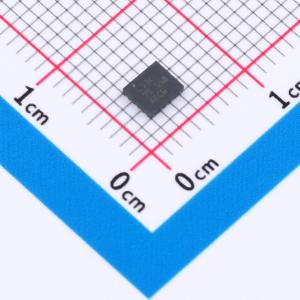

温馨提醒：图片仅供参考，商品以实物为准

LMH13000RQER

集成式高速电压控制型电流输出驱动器（跨导放大器）

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: LMH13000RQER
商品编号: C48892016
商品封装: WQFN-HR-13(3x3.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	静态电流(Iq)	24mA
	单电源电压	3V~5.5V
	功能特性	可编程增益模式；使能/关断功能

商品概述

LMH13000 是电压控制电流源，可实现对间接飞行时间 (iToF) 和直接飞行时间 (dToF) 激光应用的精确电流控制。LMH13000 支持脉冲电流输出应用的快速上升和下降时间 (< 1ns)，无需外部 FET。LMH13000 可以驱动多种激光类型，包括:边缘发射激光器 (EEL)、垂直腔体表面发射激光器 (VCSEL) 等。VSET 引脚可精确调节负载电流，以补偿激光二极管的温度和老化变化。LMH13000 支持高达 1A 的连续电流或 5A 脉冲电流，具体取决于频率、占空比和热耗散情况。LMH13000采用 TI 专有 HotRod™ 封装，该封装省去了内部键合线，有助于在高电流路径中实现超低电感，从而使设计实现更快的电流上升和下降时间。集成式热关断功能可在裸片温度过高时保护芯片。LVDS 输入（EP 和 EN）支持输出电流导通时间、频率和占空比的控制。LMH13000 的工作电压范围为 3V 至 5.5V，具有 -40℃ 至 +125℃ 的额定环境温度范围（150℃ 的最高裸片温度）。

商品特性

压控型电流驱动器（灌电流）
支持从 5mA 至 5A 的输出电流
驱动连续电流和脉冲电流
上升时间 tr: 800 ps
脉冲序列:直流到250MHz
低电流和高电流模式
IOUT上的容差为18V
支持 LVDS、TTL、CMOS 逻辑
宽电源电压:3V至5.5V
单片激光驱动器无需外部FET
集成热关断和断电

应用领域

TOF测距仪
工业光学传感器
3D扫描和手势识别
OTDR
高速电流负载
工业安全光幕
医疗IVD和流式细胞仪
激光模块

AM62D24AVGHIANFRQ1

	属性	参数值
	商品目录	特殊功能放大器
	放大器类型	跨导放大器
	放大器数	1
	工作温度	-40℃~+125℃
