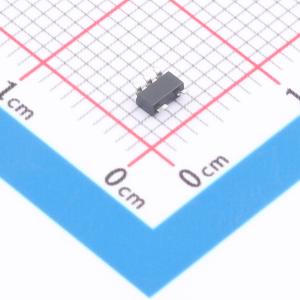

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G16DBVR
具有施密特触发输入和开漏输出的反相器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款具有施密特触发输入和开漏输出的反相器缓冲器。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G16DBVR
- 商品编号
- C48892014
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 6ns@5V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
SN74LVC1G16 器件是一款具有施密特触发输入和开漏输出的反相器缓冲器。该器件包含一个最大灌电流为 32 mA 的开漏反相器，专用于使用Ioff的局部断电应用。当器件断电时，Ioff电路将会禁用输出，抑制电流回流到器件中，从而防止损坏器件。
商品特性
- 工作电压范围为1.65V至5.5V
- 5.5V容限输入引脚
- 支持标准引脚排列
- 闩锁性能超过 100 mA，符合 JESD 17 规范
- 具备CMOS施密特触发输入
- 采用开漏CMOS输出，输出仅能被驱动为低电平，逻辑高电平时处于高阻态
应用领域
- 将电源正常信号进行组合
- 启用数字信号
