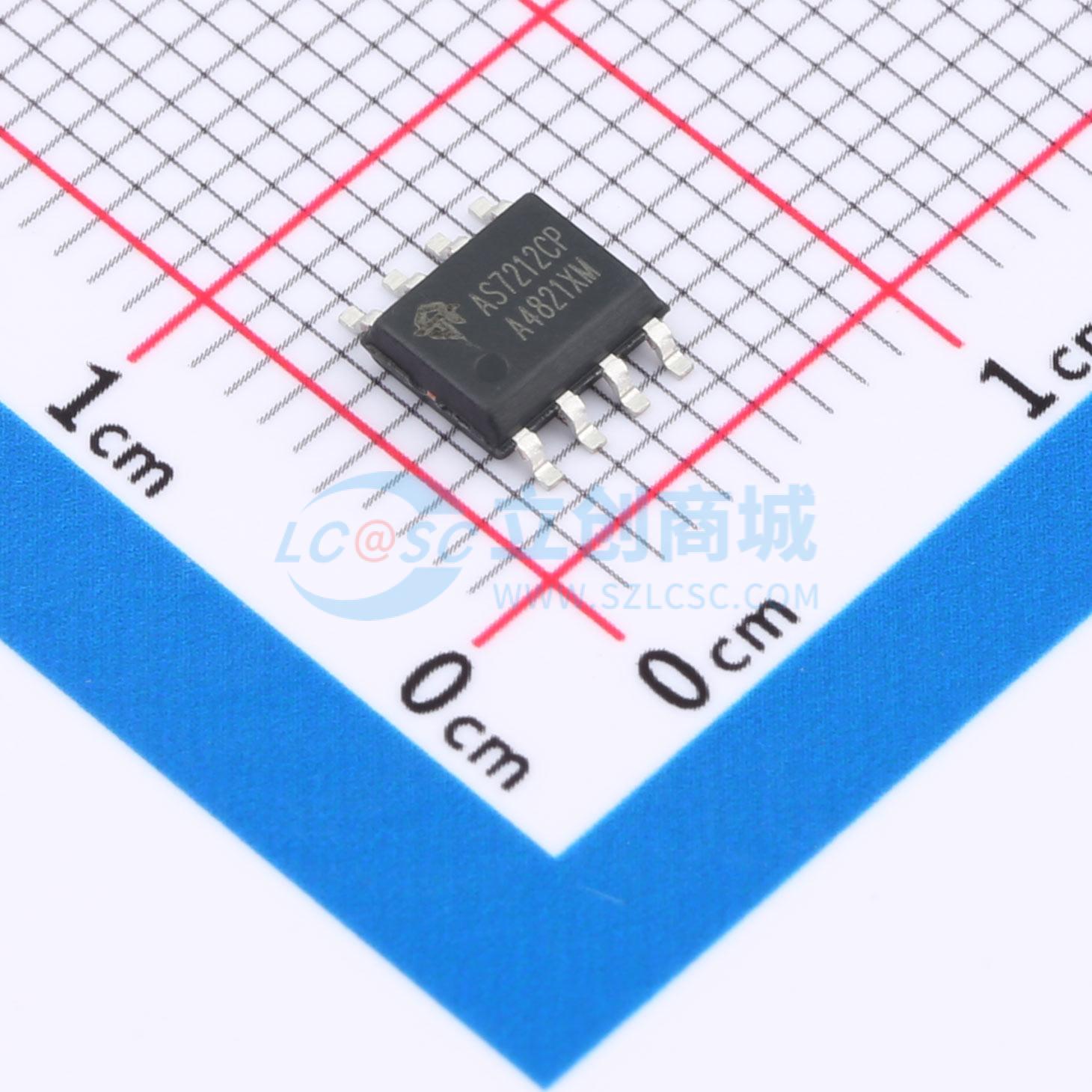

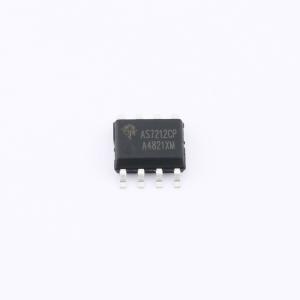

AS7212CP
高性能、副边同步整流功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置60V12.5mR MOSFET, 5-12V/3A应用
- 品牌名称
- 无锡众享
- 商品型号
- AS7212CP
- 商品编号
- C48886540
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1726克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 4.9V~5.4V | |
| MOS耐压 | 60V | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 模式支持 | QR；DCM；CCM | |
| 导通电阻 | 12.5mΩ | |
| 导通时间 | 1.2us | |
| 关断延时 | 30ns | |
| 功能特性 | 异常状态保护；多模式兼容控制；前沿消隐 |
商品概述
AS7212CP是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置60V超低导通阻抗功率MOSFET以提升系统效率。它支持“高侧浮地”和“低侧共地”两种同步整流架构，同时兼容系统断续工作模式、准谐振工作模式和连续工作模式等多种工作模式。该器件采用特有的VCC供电技术，确保芯片不会欠压工作，并集成了VCC欠压保护、过压钳位以及驱动引脚抗干扰等技术。AS7212CP采用紧凑型SOP-8封装。
商品特性
- 开关电源同步整流应用
- 内置 60V 耐压功率管
- 兼容 DCM、QR、CCM 多种工作模式
- 专利的整流管开通技术
- 集成 VCC 供电技术
- 芯片供电欠压保护
- 芯片过压钳位
- 外围元器件少
应用领域
- 适配器与充电器的同步整流
- 反激式控制器
- 其他开关电源控制系统
