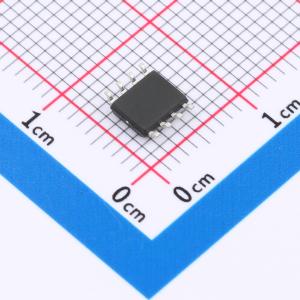

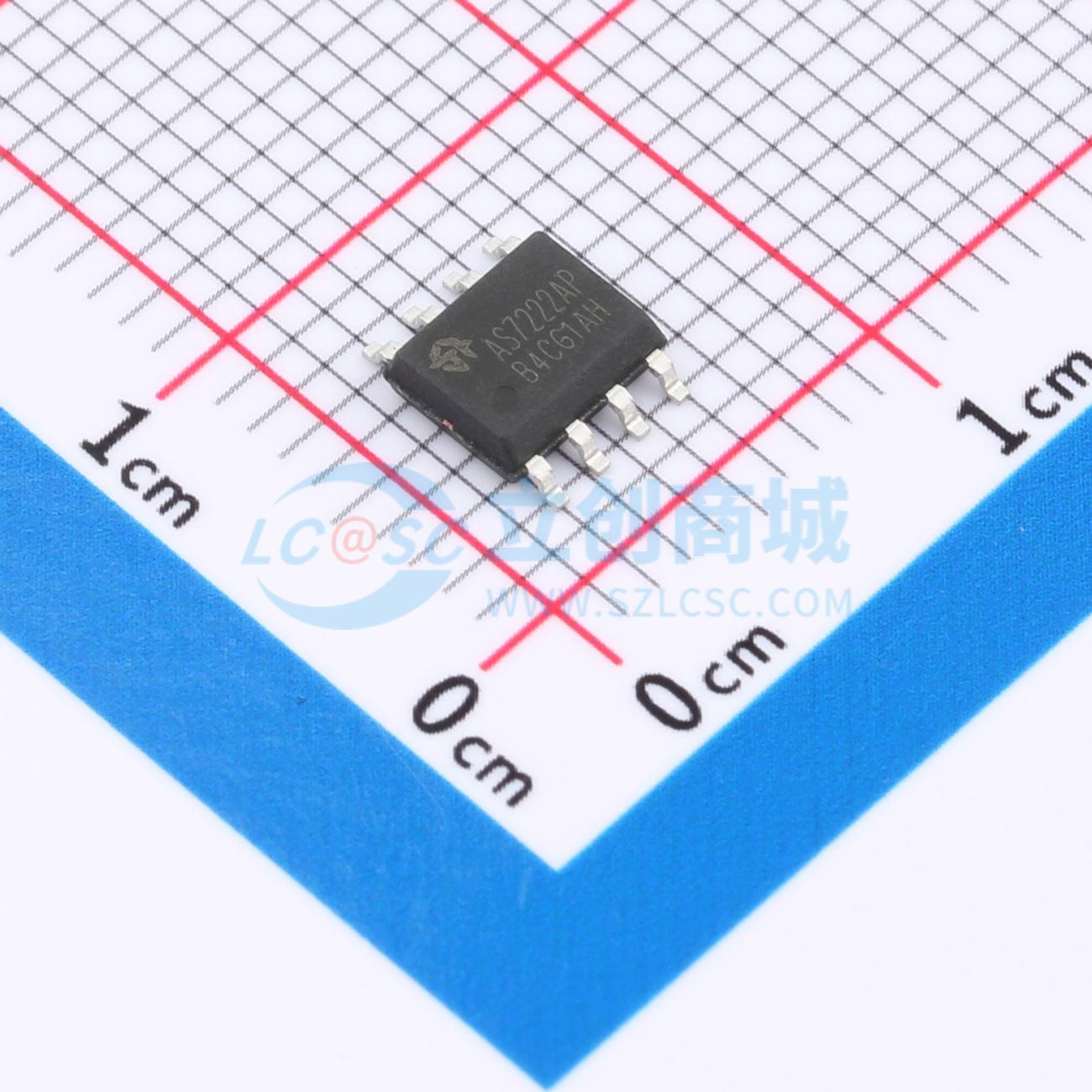

AS7222AP
80V 11mR同步整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内置85V11mR MOSFET, 5-20V/3A应用
- 品牌名称
- 无锡众享
- 商品型号
- AS7222AP
- 商品编号
- C48886542
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 是否内置MOS | 内置 | |
| 工作电压 | 7V | |
| MOS耐压 | 80V | |
| 开关频率 | 150kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 模式支持 | QR；DCM；CCM | |
| 导通电阻 | 11mΩ | |
| 静态电流(Iq) | 325uA | |
| 导通时间 | 700ns | |
| 关断延时 | 12ns | |
| 功能特性 | 多模式兼容控制；轻载高效模式 |
商品概述
AS7222AP是一款高性能同步整流芯片，用于替代反激式开关电源次级整流二极管，以降低整流损耗并提升系统能效。该芯片能够在CCM、DCM、QR等多种模式下工作，集成度高，基本无需额外外围元件即可实现同步整流功能，从而简化PCB设计并降低BOM成本。它集成了交流供电，支持宽输出电压范围，适用于快充应用。该芯片既支持负端整流，也支持正端整流，以满足不同的客户需求。
商品特性
- 支持CCM、DCM和QR模式的反激式变换器
- 内置80V 11mR功率MOSFET
- 轻载及空载时进入绿色工作模式
- 最高工作频率150kHz
- 支持正端和负端整流应用
- 支持宽范围输出电压应用
- 12ns超快关断速度
- SOP8封装
应用领域
- 旅充和适配器
- 反激式变换器
