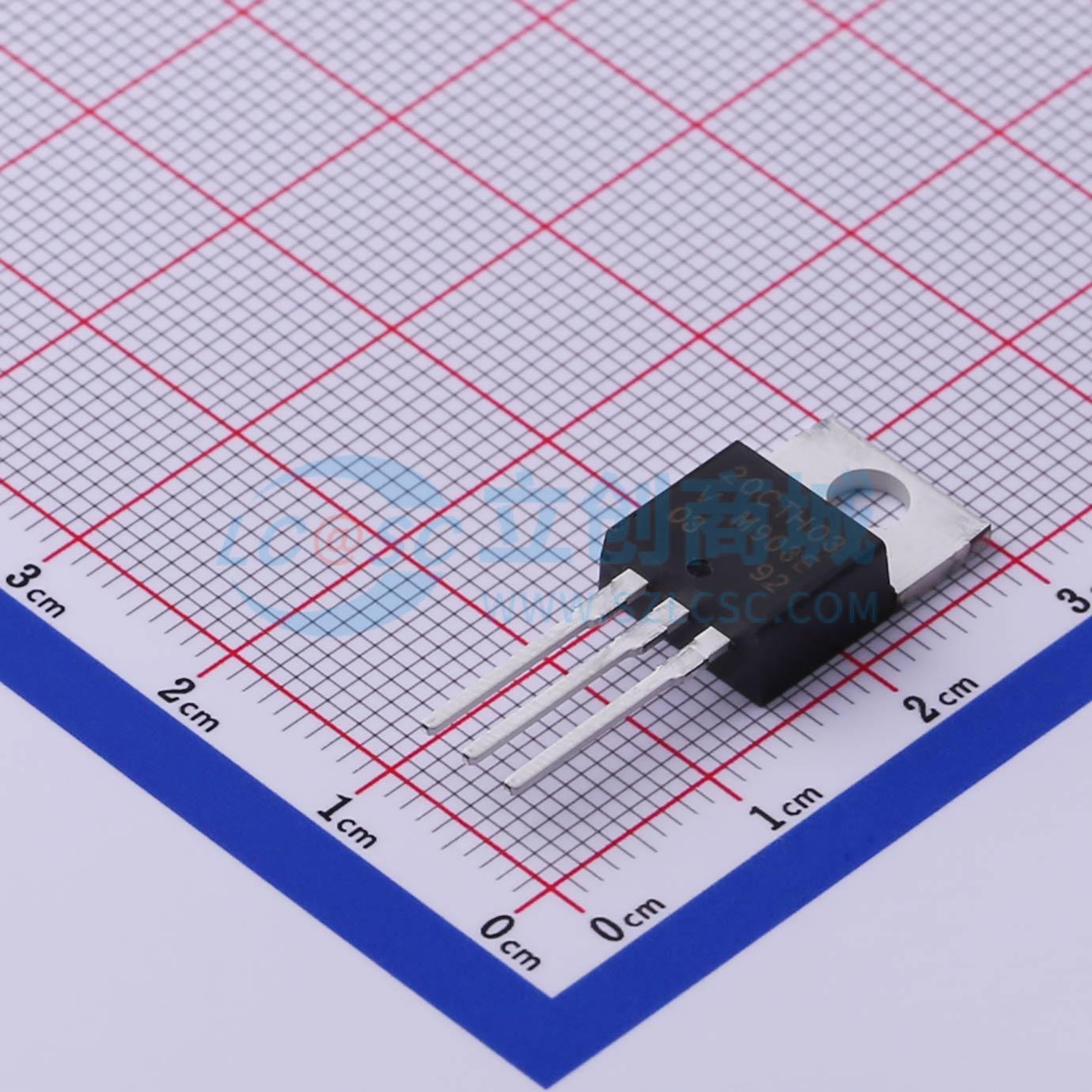

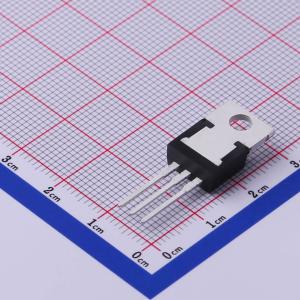

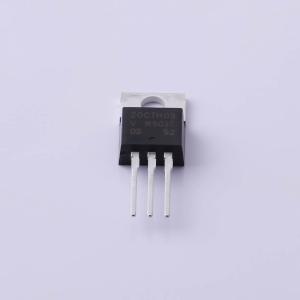

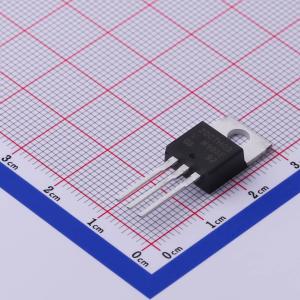

温馨提醒：图片仅供参考，商品以实物为准
VS-20CTH03-M3
耐压:300V 电流:10A 反向恢复时间：35ns
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 300 V 系列是具有先进技术的超快速恢复整流器，在正向压降和超快速恢复时间方面进行了优化设计。平面结构和铂掺杂寿命控制，保证了最佳的整体性能、耐用性和可靠性。这些器件适用于开关电源、不间断电源、DC/DC 转换器的输出整流阶段，以及低压逆变器和斩波电机驱动器中的续流二极管。它们经过极度优化的存储电荷和低恢复电流，可将开关损耗降至最低，并减少开关元件和缓冲器中的过耗散。
- 品牌名称
- VISHAY(威世)
- 商品型号
- VS-20CTH03-M3
- 商品编号
- C499554
- 商品封装
- TO-220AB-3
- 包装方式
- 管装
- 商品毛重
- 2.802克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.05V@10A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@300V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -65℃~+175℃@(Tj) | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
