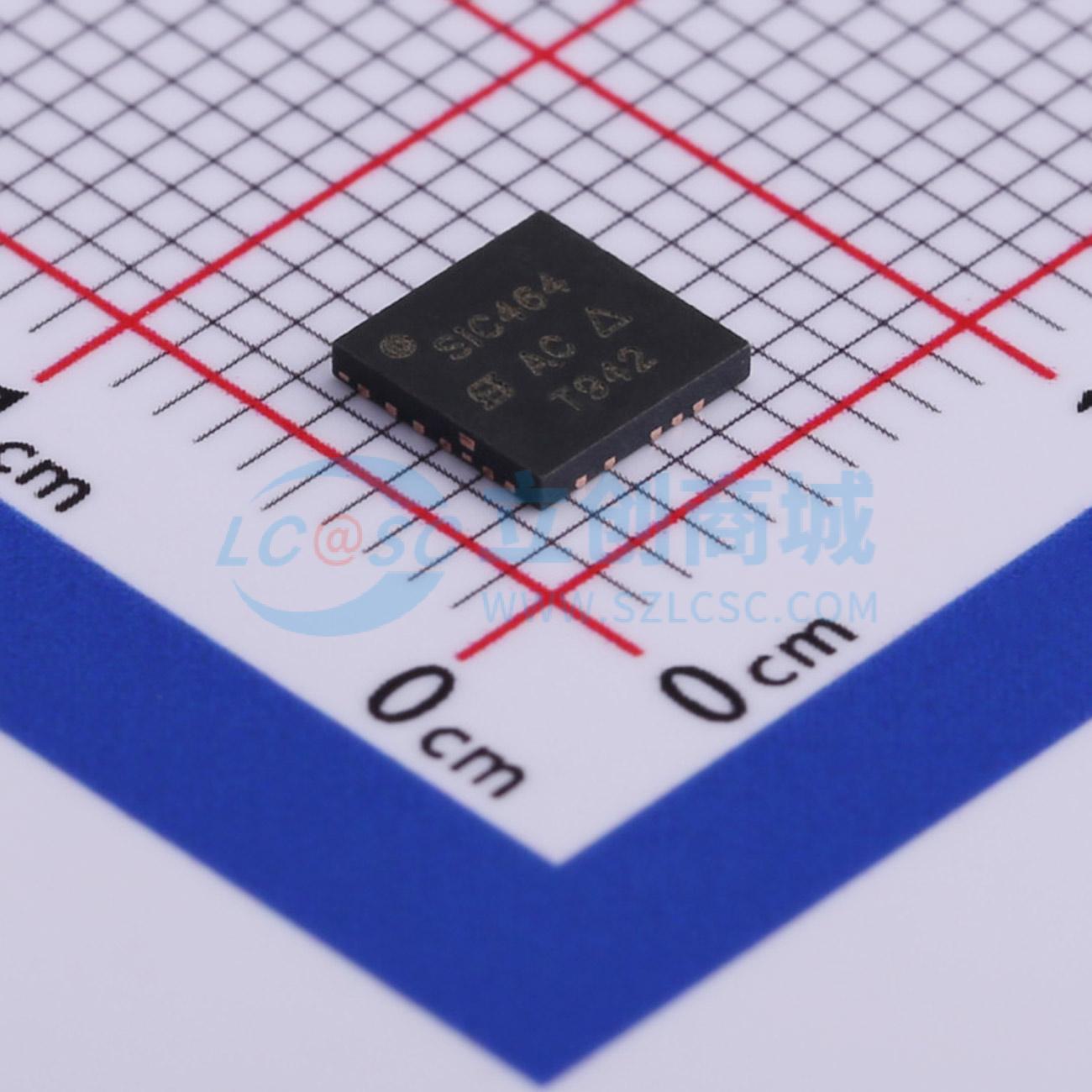

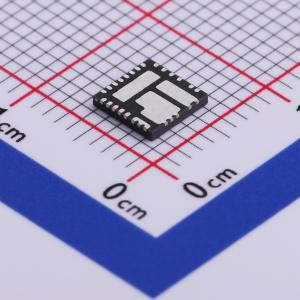

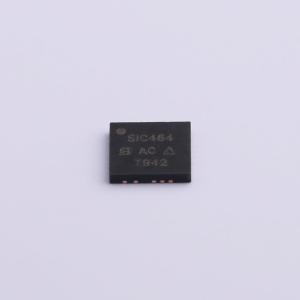

SIC464ED-T1-GE3

4.5 V至60 V输入，2 A、4 A、6 A、10 A microBUCK® DC/DC转换器

SMT扩展库PCB免费打样

描述: SiC46x 是一系列宽输入电压、高效率的同步降压稳压器，集成了高端和低端功率 MOSFET。其功率级能够在高达 2 MHz 的开关频率下提供高连续电流。该稳压器可从 4.5 V 至 60 V 的输入轨产生低至 0.8 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域
品牌名称: VISHAY(威世)
商品型号: SIC464ED-T1-GE3
商品编号: C499569
商品封装: MLP55-27L(5x5)
包装方式: 编带
商品毛重: 0.101克(g)

商品参数

商品概述

SiC46x 是一系列宽输入电压、高效同步降压稳压器，集成了高端和低端功率 MOSFET。其功率级能够在高达 2 MHz 的开关频率下提供高连续电流。该稳压器可从 4.5 V 至 60 V 的输入轨产生低至 0.8 V 的可调输出电压，以适应各种应用，包括计算机、消费电子、电信和工业领域。 SiC46x 的架构允许在输出电容最小的情况下实现超快瞬态响应，并在非常轻的负载下实现严格的纹波调节。无论使用何种类型的输出电容器（包括低 ESR 陶瓷电容器），该器件都能确保环路稳定性。该器件还采用了一种节能方案，显著提高了轻载效率。该稳压器集成了一套完整的保护功能，包括过流保护 (OCP)、输出过压保护 (OVP)、短路保护 (SCP)、输出欠压保护 (UVP) 和过温保护 (OTP)。它还具有输入轨欠压锁定 (UVLO) 和用户可编程软启动功能。 SiC46x 系列有 2 A、4 A、6 A、10 A 引脚兼容的 5 mm x 5 mm 无铅 (Pb) 功率增强型 MLP55 - 27L 封装。

商品特性

多功能
- 4.5 V 至 60 V 单电源供电
- 输出电压可调至低至 0.8 V
- 符合 RoHS 标准、无卤
- 可扩展解决方案：2 A、4 A、6 A、10 A
- 带预偏置启动的输出电压跟踪和排序
- 在 -40 ℃ 至 +125 ℃ 范围内，输出电压精度为 ±1 %
高效
- 峰值效率达 98 %
- 关断时电源电流为 4 μA
- 非开关状态下工作电流为 235 μA
高度可配置
- 开关频率可在 100 kHz 至 2 MHz 范围内调节
- 软启动和电流限制均可调
- 三种工作模式：强制连续导通、节能或超声模式
坚固可靠
- 输出过压保护
- 带自动重试功能的输出欠压/短路保护
- 电源正常标志和过温保护
- 由 Vishay PowerCAD 在线设计仿真提供支持

应用领域

工业与自动化
家庭自动化
工业和服务器计算
网络、电信和基站电源
非稳压墙式变压器
机器人技术
高端业余电子设备：遥控汽车、飞机和无人机
电池管理系统
电动工具
自动售货机、ATM 和老虎机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	-
	输出电流	2A
	开关频率	100kHz~2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	235uA
	开关管(内置/外置)	内置
	输出类型	可调
