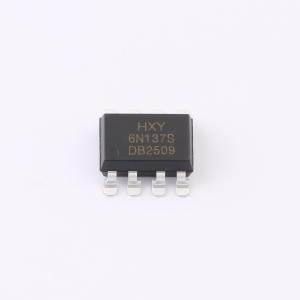

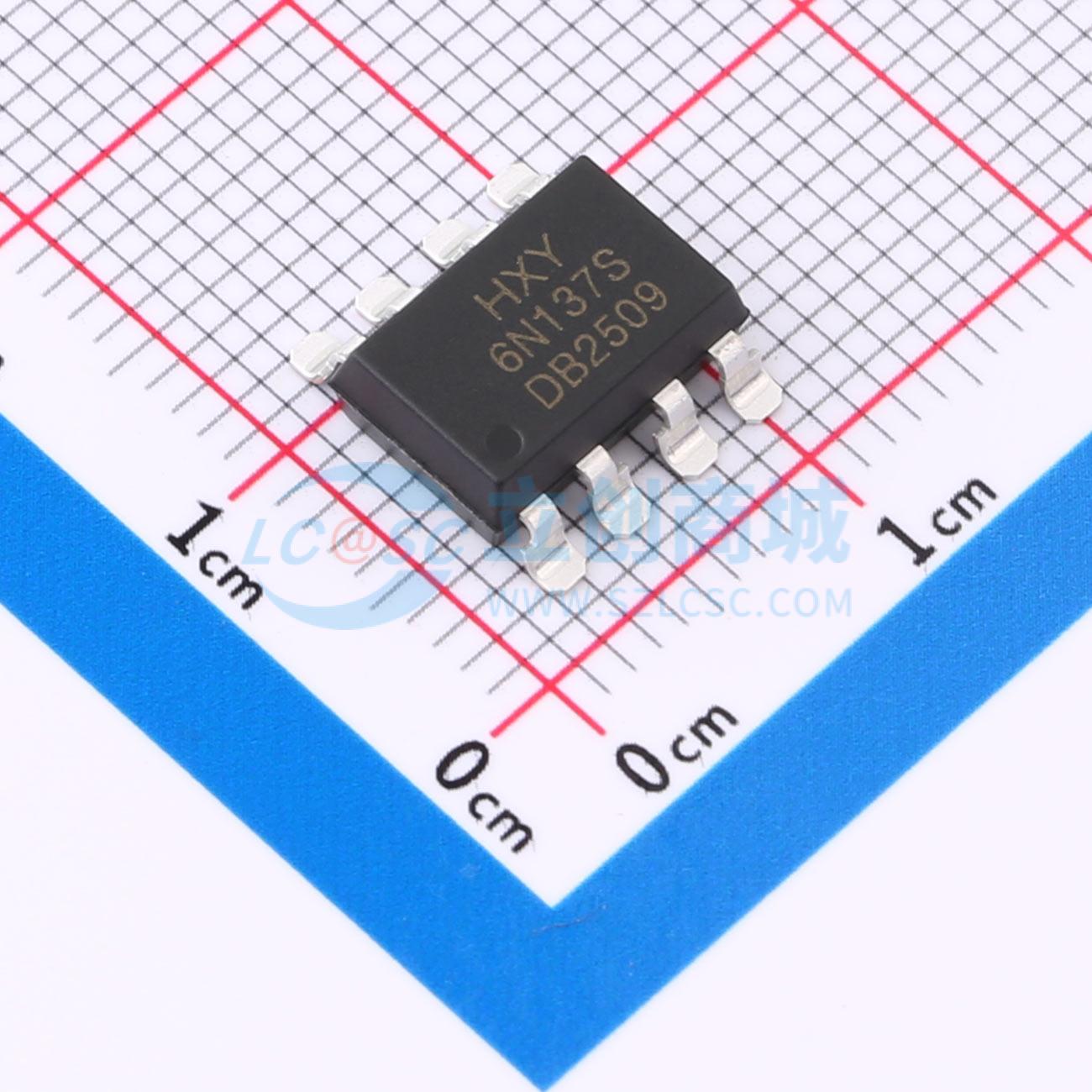

6N137S
光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑输出光耦是一款用于信号隔离与传输的电子元器件，适用于需要电气隔离的电路设计场景。该器件输入类型为DC，工作电压为5.5V，支持高达10Mbps的数据传输速率，能够满足高速信号处理的需求。同时具备5kVrms的隔离电压能力，有效保障系统安全性与稳定性。其典型应用包括电源管理、通信接口隔离、传感器信号传输等领域，适合对信号完整性与抗干扰要求较高的电路环境。
- 商品型号
- 6N137S
- 商品编号
- C48783759
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.648333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | - | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 输出使能控制 |
