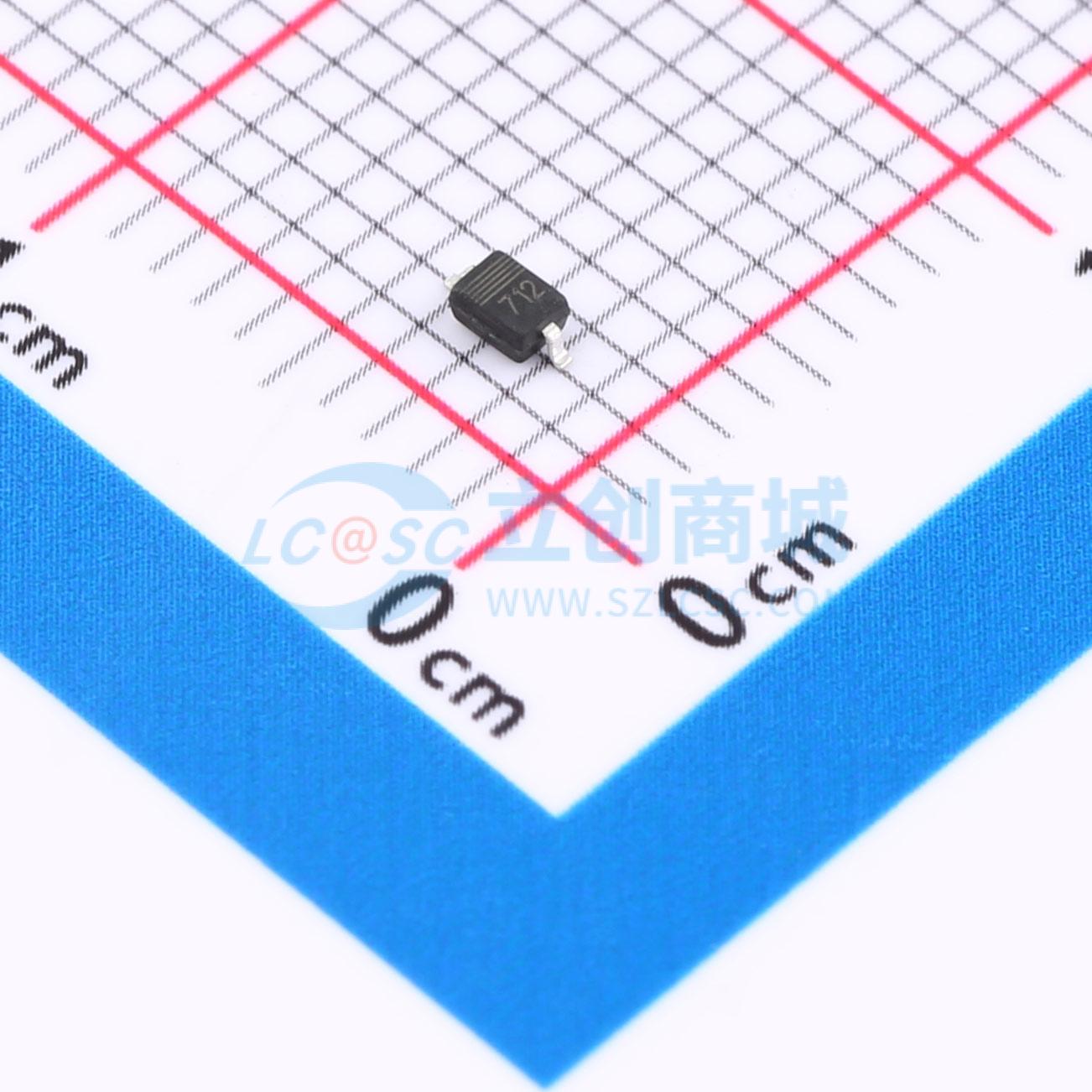

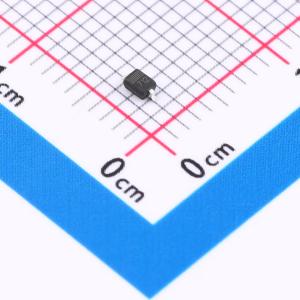

温馨提醒：图片仅供参考，商品以实物为准
SM712D
双向 12V 7V截止 峰值浪涌电流：18A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款静电及浪涌保护器件（TVS/ESD）专为电路中瞬态电压防护设计，具备快速响应与高可靠性。其最大钳位电流IPP为18A，在遭遇静电放电或浪涌冲击时可有效吸收能量；工作反向截止电压VRWM提供7V与12V两种规格，适用于多种低压电路场景；结电容CJ为30pF，对高频信号传输影响较小；单通道双向结构设计，支持正负方向的电压保护，广泛用于消费类电子产品、通信设备、便携终端等领域的敏感电路保护。
- 商品型号
- SM712D
- 商品编号
- C48783764
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V；7V | |
| 钳位电压 | 12V；19V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 击穿电压 | 9.5V；17V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | - | |
| Cj-结电容 | 30pF |
