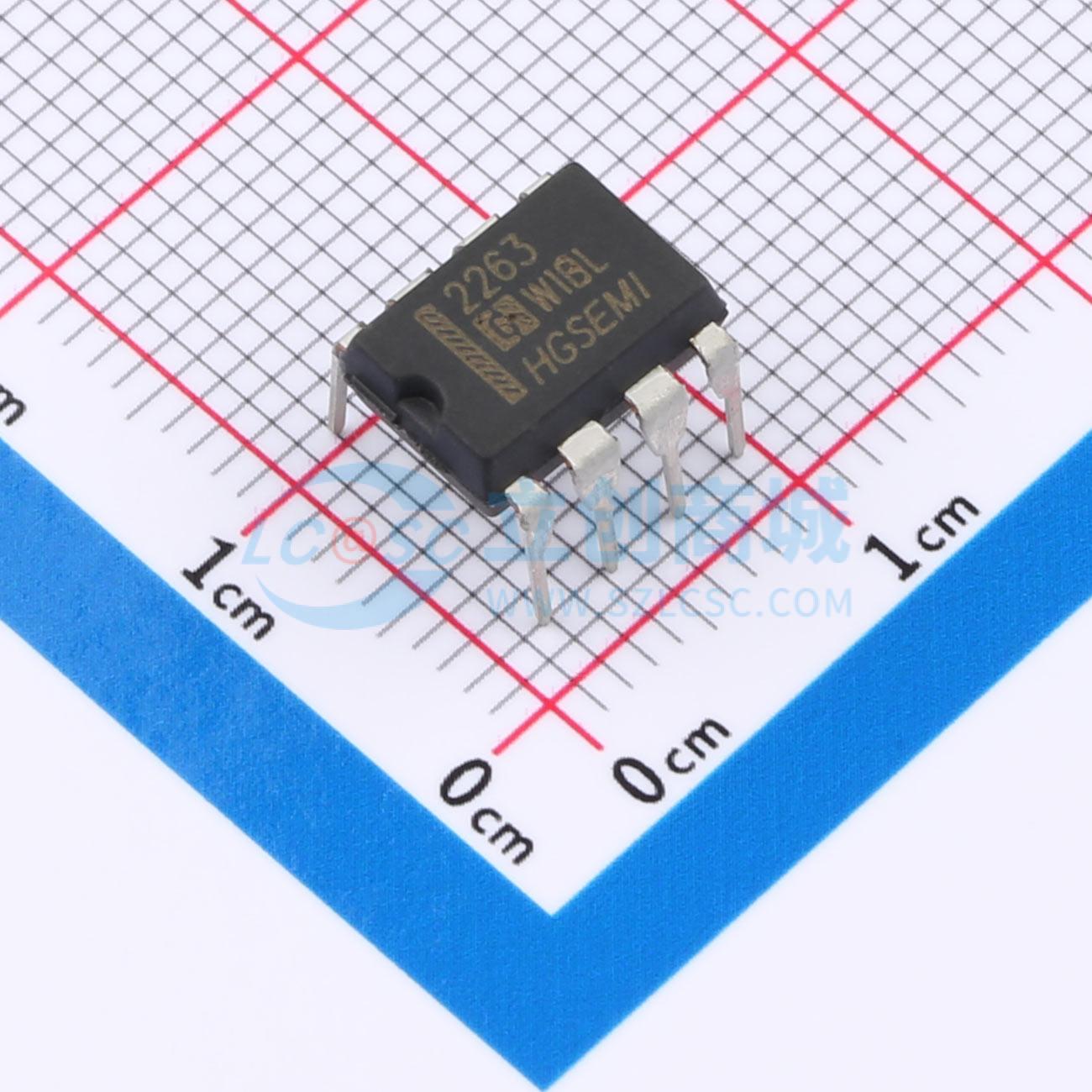

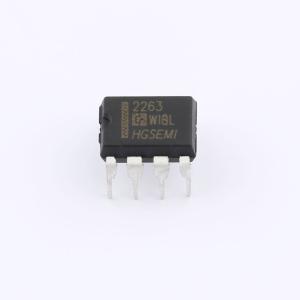

温馨提醒：图片仅供参考，商品以实物为准

HG2263N

10V~34V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: High Performance Current Mode PWM Controller
品牌名称: HGSEMI(华冠)
商品型号: HG2263N
商品编号: C48783417
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.89775克(g)

商品参数

	属性	参数值
	晶体管耐压	-
	拓扑结构	反激式
	功能特性	欠压保护(UVP)；过压保护(OVP)；软启动；过热保护(OTP)；过流保护(OCP)
	工作温度	-20℃~+85℃
	工作模式	PWM 调制
	输出电压	-
	反馈方式	-

商品概述

HG2263是一款高度集成的电流模式PWM控制器，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。在满载条件下，该集成电路工作在固定频率模式。当负载降低时，它工作在绿色模式以实现高功率转换效率。在空载或轻载条件下，HG2263工作在突发模式以最小化开关损耗。因此，可实现低于75mW的待机功耗和极高的转换效率。HG2263提供全面的、具备自动恢复功能的保护，包括过载保护、逐周期电流限制、VDD欠压锁定、过温保护和过压保护。采用内部频率抖动技术，实现了出色的EMI性能。设计中最小化了22KHz以下的音频能量，消除了工作期间的音频噪声。HG2263提供SOT-23-6、SOP-8和DIP-8封装。

商品特性

上电软启动
外部可编程PWM开关频率
低VDD启动电流（<5uA）
低工作电流
极低待机功耗（<75mW）
频率抖动以最小化电磁干扰
电流检测前沿消隐
无音频噪声操作
VDD欠压锁定
VDD过压保护
逐周期过流保护
过载保护
过温保护

应用领域

AC/DC适配器
机顶盒电源
辅助电源
开放式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~34V
	开关频率	60kHz~70kHz
	输出电流	-
	耗散功率(Pd)	-
	最大占空比	80%
