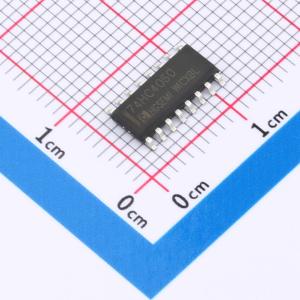

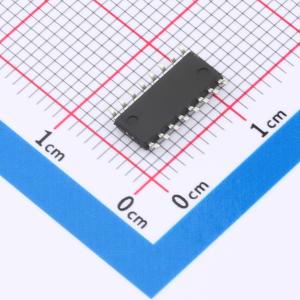

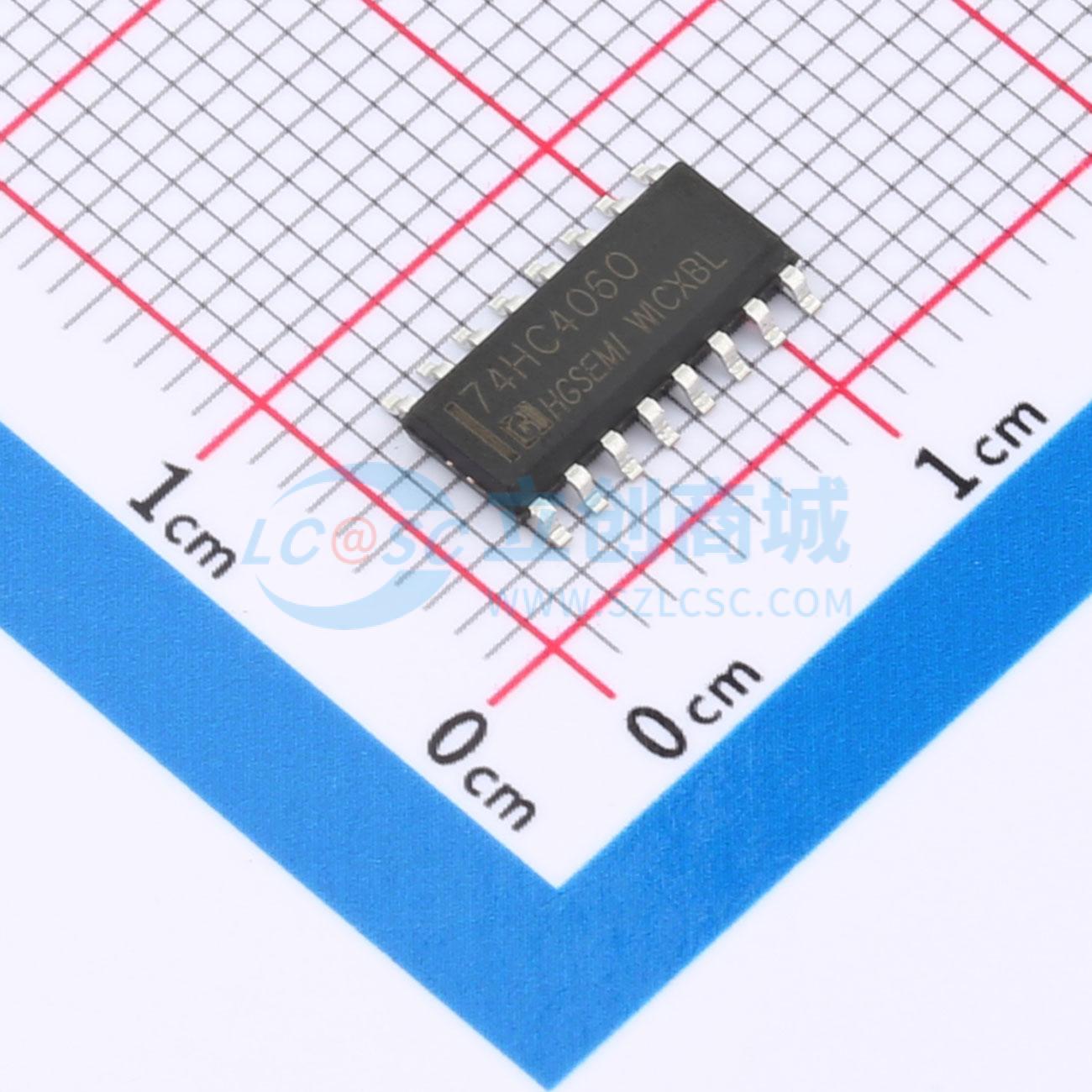

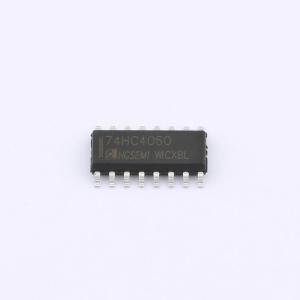

温馨提醒：图片仅供参考，商品以实物为准

74HC4060M/TR

14级纹波进位二进制计数器/分频器和振荡器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 14-stage Ripple-carry Binary Counter/Divider and Oscillator
品牌名称: HGSEMI(华冠)
商品型号: 74HC4060M/TR
商品编号: C48783418
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.35956克(g)

商品参数

商品概述

74HC4060 是一款 14 级纹波进位二进制计数器/分频器和振荡器，具有三个振荡器端子（RS、REXT 和 CEXT）、十个缓冲输出（Q3 至 Q9 以及 Q11 至 Q13）以及一个异步主复位输入（MR）。振荡器配置允许设计 RC 或晶体振荡器电路。振荡器可由输入 RS 处的外部时钟信号替代。计数器在 RS 的下降沿触发。MR 上的高电平将复位计数器（Q3 至 Q9 以及 Q11 至 Q13 为低电平），不受其他输入条件影响。其工作电源电压 VDD 推荐范围为 3V 至 15V，参考电压为 VSS（通常为地）。未使用的输入端必须连接到 VDD、VSS 或另一个输入端。

商品特性

宽电源电压范围，从 3V 至 15V
可容忍缓慢的时钟上升和下降时间
完全静态操作
5V、10V 和 15V 参数额定值
标准化的对称输出特性
输入和输出均受静电效应保护
工作温度范围指定为 -40℃ 至 +125℃
封装信息：DIP-16 / SOP-16 / TSSOP-16 / QSOP-16 / QFN-16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	二进制计数器
	分辨率(位)	-
	系列	74HC
	计时方向	-
	工作电压	3V~15V
	元件数	-
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	异步
	计数速率	7MHz
	传播延迟(tpd)	100ns
	耗散功率(Pd)	500mW
	工作温度	-40℃~+125℃
	功能特性	复位功能；静态运行
