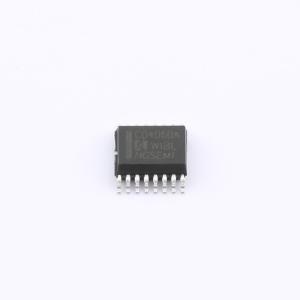

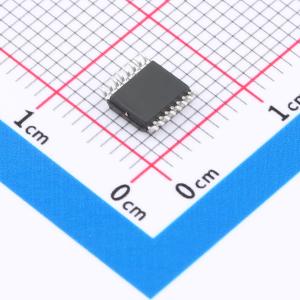

CD4060AMS/TR

十四位二进制串行计数器/分频器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 十四位二进制串行计数器/分频器
品牌名称: HGSEMI(华冠)
商品型号: CD4060AMS/TR
商品编号: C48783420
商品封装: QSOP-16
包装方式: 编带
商品毛重: 0.27748克(g)

商品参数

商品概述

CD4060A由一个振荡器和十四个二进制串行进位计数器或分频器组成。振荡器的配置允许设计RC或晶体电路。所有计数器均为主从式结构。当RESET输入为高电平时，计数器被复位至零。计数器在输入脉冲的下降沿进行计数。所有输入和输出均设有缓冲级。输入端的施密特触发器对输入脉冲的上升和下降时间没有限制。该器件采用SOP16、TSSOP16、QFN-16、QSOP-16和DIP16封装。

商品特性

宽工作电压范围：3~15V
施密特触发器输入
标准对称输出特性
5V、10V和15V参数额定值

应用领域

定时器
分频器
延时电路
控制计数

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	二进制计数器
	分辨率(位)	14
	系列	CD4000
	计时方向	-
	工作电压	3V~15V
	元件数	1
	触发沿	下降沿

	属性	参数值
	复位方式	异步
	计时方式	-
	计数速率	24MHz
	传播延迟(tpd)	100ns
	耗散功率(Pd)	-
	工作温度	-40℃~+85℃
	功能特性	复位功能
