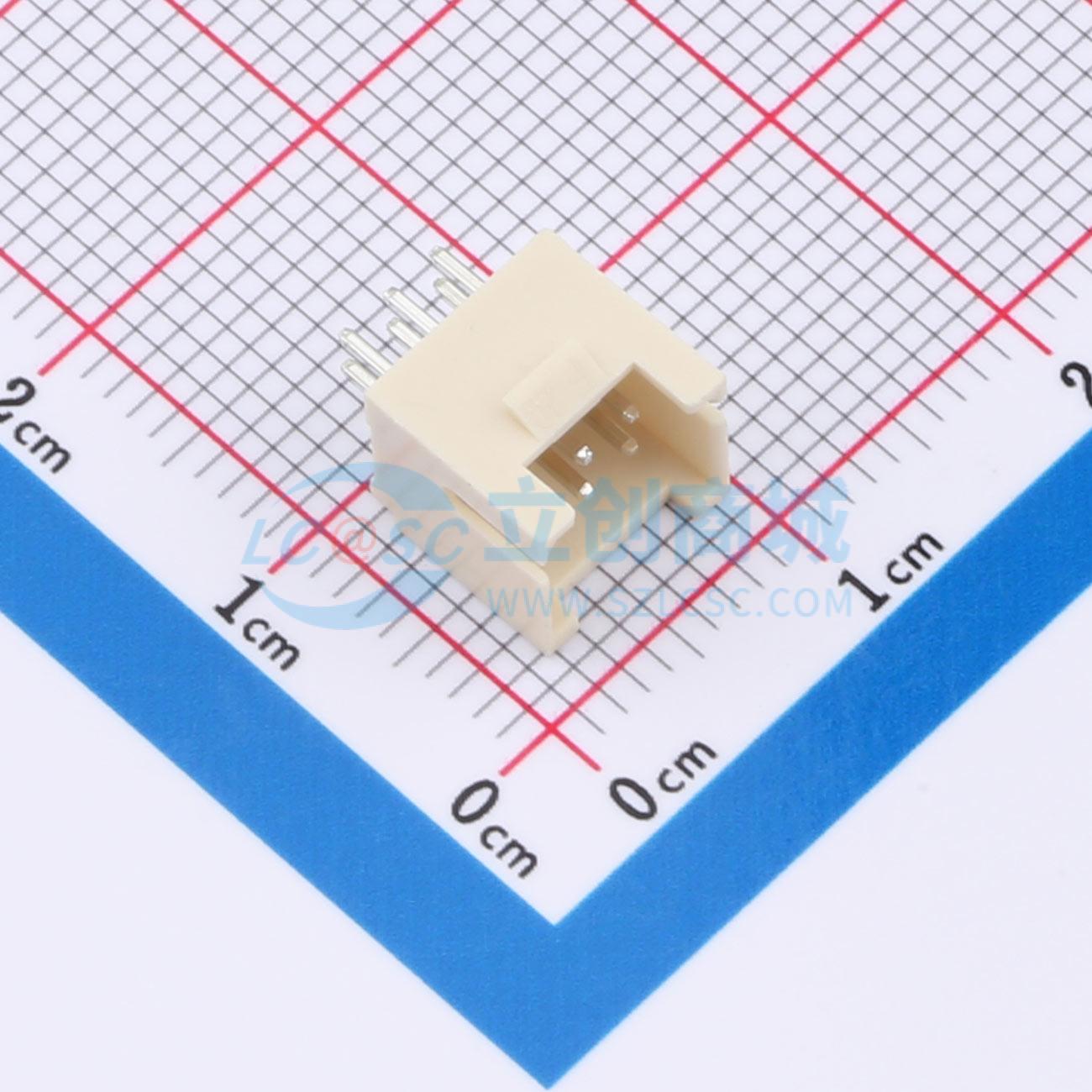

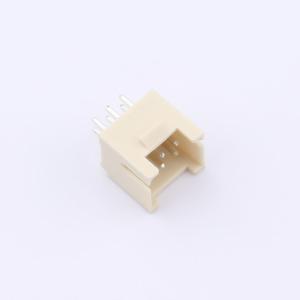

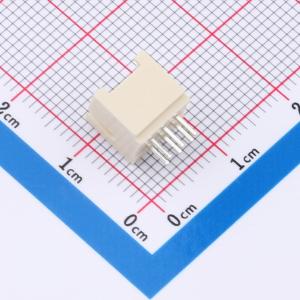

PHB2.0-2x3PZZDK

本规范内容适用于普通系列型条形连接器（针座）产品的生产与检验。技术要求如下：材质和电镀见附表；塑件表面应平整、光洁，无毛刺、气泡、烧焦、变形等不良现象，浇口无拉伤、多料或缺料；端子表面无氧化、电镀不良现象。温度范围为 -25℃~85℃，额定电压为 250V AC/DC，额定电流为 3A AC/DC，接触电阻 ≤0.02Ω，绝缘电阻 ≥1000MΩ，耐压值为 800V AC/分钟，适用基板厚度为 1.6mm。使用条件：环境温度 -25℃~+85℃，适用线规 AWG#28~#22，适用 PC 板厚度 1.2~1.6mm。外观要求产品表面无有害缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化和脱落现象，外形尺寸依照附图，相同规格产品应能互换。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，注明产品信息；外包装为纸箱，贴装箱单并注明产品信息，产品在箱内不晃动。运输允许任何方式，但勿淋湿及受机械损伤。贮存时，包装好的连接器应存于环境温度 -10℃~+40℃、相对湿度 ≤80%且无酸性、碱性及其他腐蚀性气体的库房中。

• 温度范围： -25℃~85℃
• 额定电压： 250V AC/DC
• 额定电流： 3A AC/DC
• 接触电阻： ≤0.02Ω
• 绝缘电阻： ≥1000MΩ
• 耐压值： 800V AC/分钟
• 适用基板厚度： 1.6mm
• 环境温度： -25℃~+85℃
• 适用线规： AWG#28~#22
• 适用 PC 板厚度： 1.2~1.6mm
