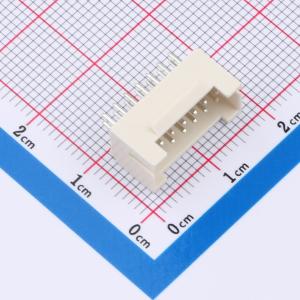

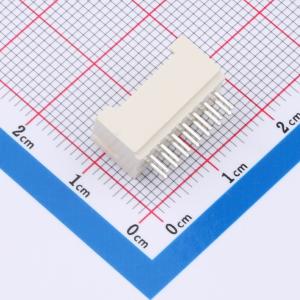

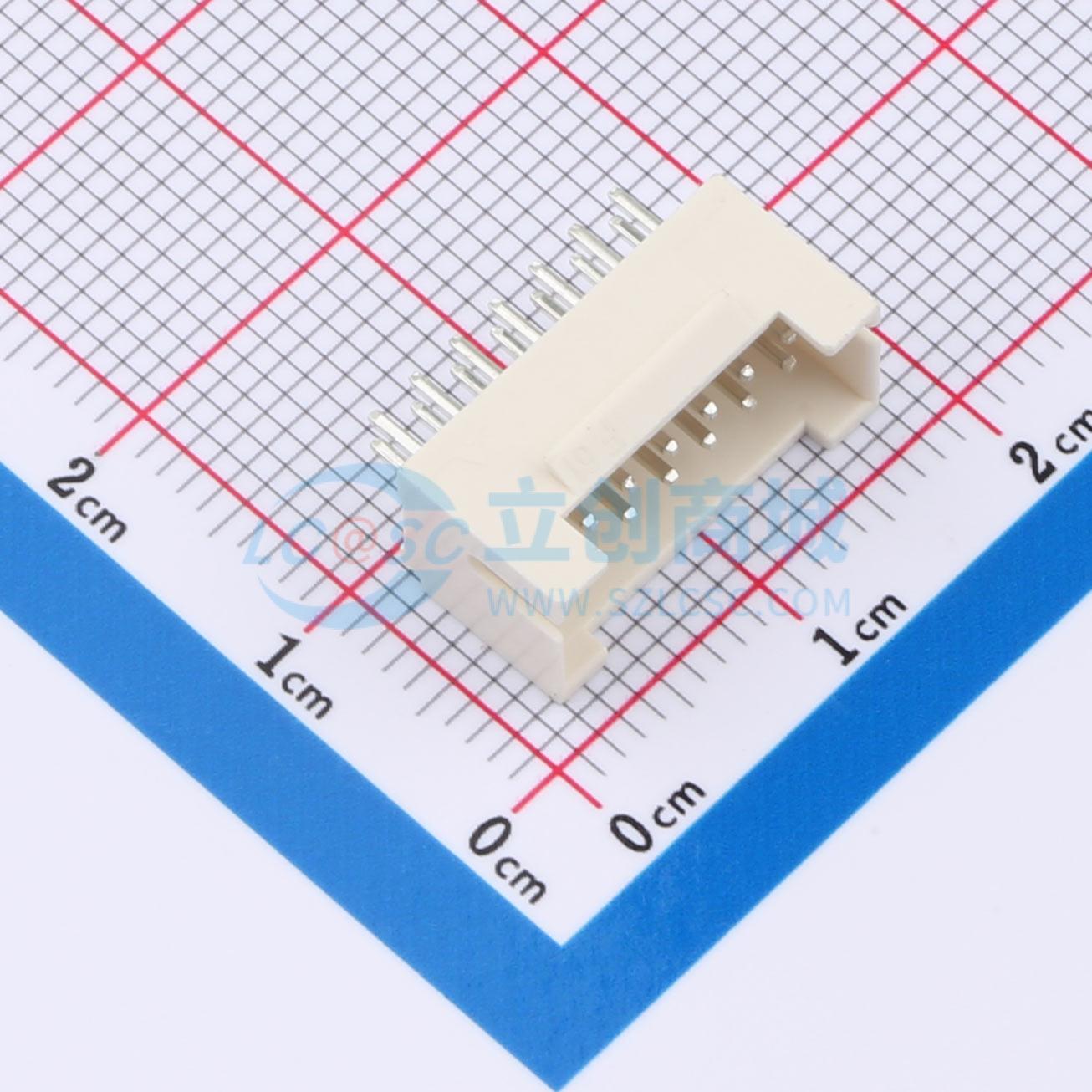

PHB2.0-2x7PZZDK

本规范内容适用于普通系列型条形连接器（针座）产品的生产与检验。技术要求如下：

1. 材质：见附表。
2. 电镀：见附表。
3. 塑件表面平整、光洁，无毛刺、气泡、烧焦、变形，浇口无拉伤、多料或缺料等不良现象。
4. 端子表面无氧化、电镀不良等现象。 温度范围：-25℃~85℃ 额定电压：250V AC/DC 额定电流：3A AC/DC 接触电阻：≤0.02Ω 绝缘电阻：≥1000MΩ 耐压值：800V AC/minute 适用基板厚度：1.6mm 使用条件：
5. 环境温度：-25℃~+85℃
6. 适用线规：AWG#28~#22
7. 适用PC板厚度：1.2~1.6mm 外观及尺寸：
8. 产品表面不应有对制品有害的缺陷、污垢、裂痕及机械损伤；接触件无锈蚀、镀层氧化、脱落等现象。
9. 外形尺寸：依照附图。
10. 互换性：相同规格应能互换。 包装、运输、贮存：
11. 包装：
    • 塑件内包装为塑料袋，端子内包装为盘装带料包装，装（贴）入合格证，注明产品名称、规格型号、数量、生产日期。
    • 外包装为纸箱，贴装箱单，装箱单上注明产品名称、规格型号、数量、出货日期。
    • 产品在箱内不晃动。
12. 运输：允许用任何方式运输，勿淋湿及机械性损伤。
13. 贮存：包装完毕的连接器应在环境温度为-10℃~+40℃，相对湿度≤80%，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中贮存。
