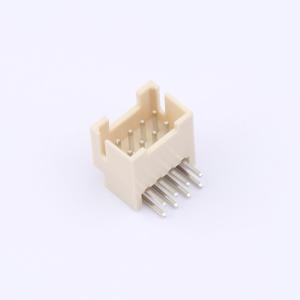

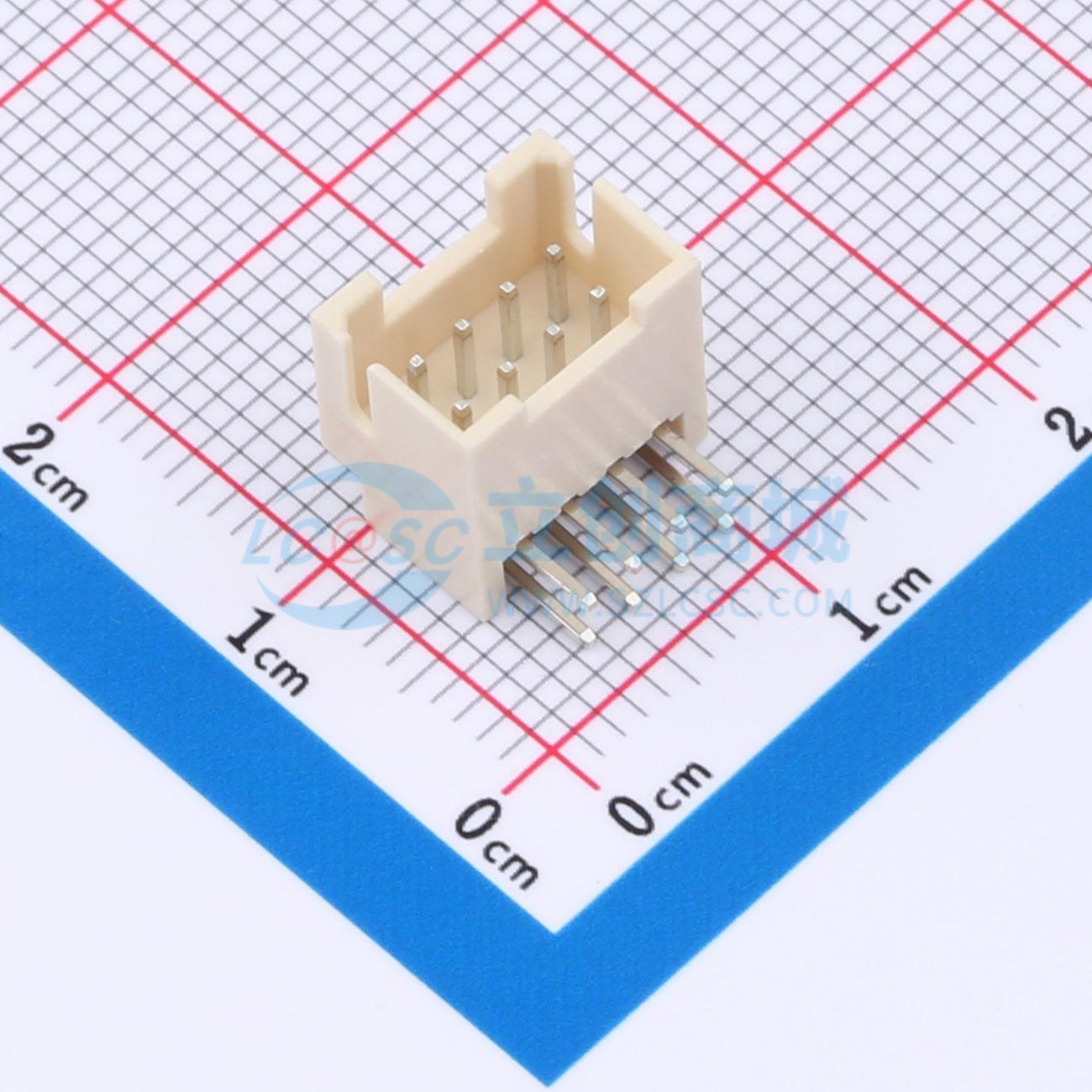

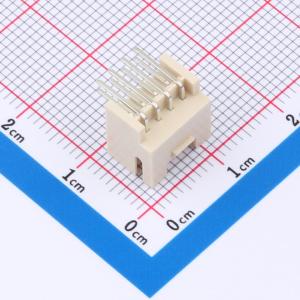

温馨提醒：图片仅供参考，商品以实物为准
PHB2.0-2x4PWZDK
PHB2.0-2*4P弯针带扣
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P数：2x4P/8P，双排弯针带扣，米色耐温，系列：PHB 配套公头胶壳：C52953253
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- PHB2.0-2x4PWZDK
- 商品编号
- C48783216
- 商品封装
- 弯插,P=2mm
- 包装方式
- 袋装
- 商品毛重
- 0.6253克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 2x4P | |
| 间距 | 2mm | |
| 安装方式 | 弯插 | |
| 参考系列 | - | |
| 总PIN数 | 8P | |
| 排数 | 2 | |
| 每排PIN数 | 4 | |
| 额定电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA6T | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | - | |
| 颜色 | 米色 |
商品概述
该产品为针座，规格型号为 PHB2.0 - 2×4PWZDK。技术要求包括材质和电镀见附表，塑件表面应平整、光洁，无毛刺、气泡等不良现象，端子表面无氧化、电镀不良等现象。温度范围为 -25℃~85℃，额定电压为 250V AC/DC，额定电流为 3A AC/DC，接触电阻 ≤0.02Ω，绝缘电阻 ≥1000MΩ，耐压值为 800V AC/minute，适用基板厚度为 1.6mm。适用环境温度为 -25℃~+85℃，适用线规为 AWG#28~#22。产品表面不应有有害缺陷、污垢、裂痕及机械损伤，接触件无锈蚀、镀层氧化、脱落等现象，外形尺寸依照附图，相同规格应能互换。包装方面，塑件内包装为塑料袋，端子内包装为盘装带料包装，注明产品名称、规格型号等信息；外包装为纸箱，贴装箱单并注明相关信息，产品在箱内不晃动。运输允许用任何方式，但勿淋湿及机械性损伤。贮存时，包装完毕的连接器应在 -10℃~+40℃、相对湿度 ≤80% 且无酸性、碱性及其他腐蚀性气体的库房中。
