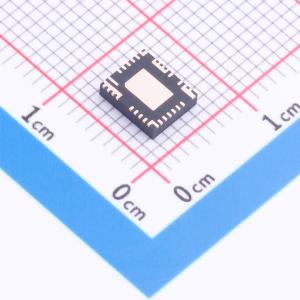

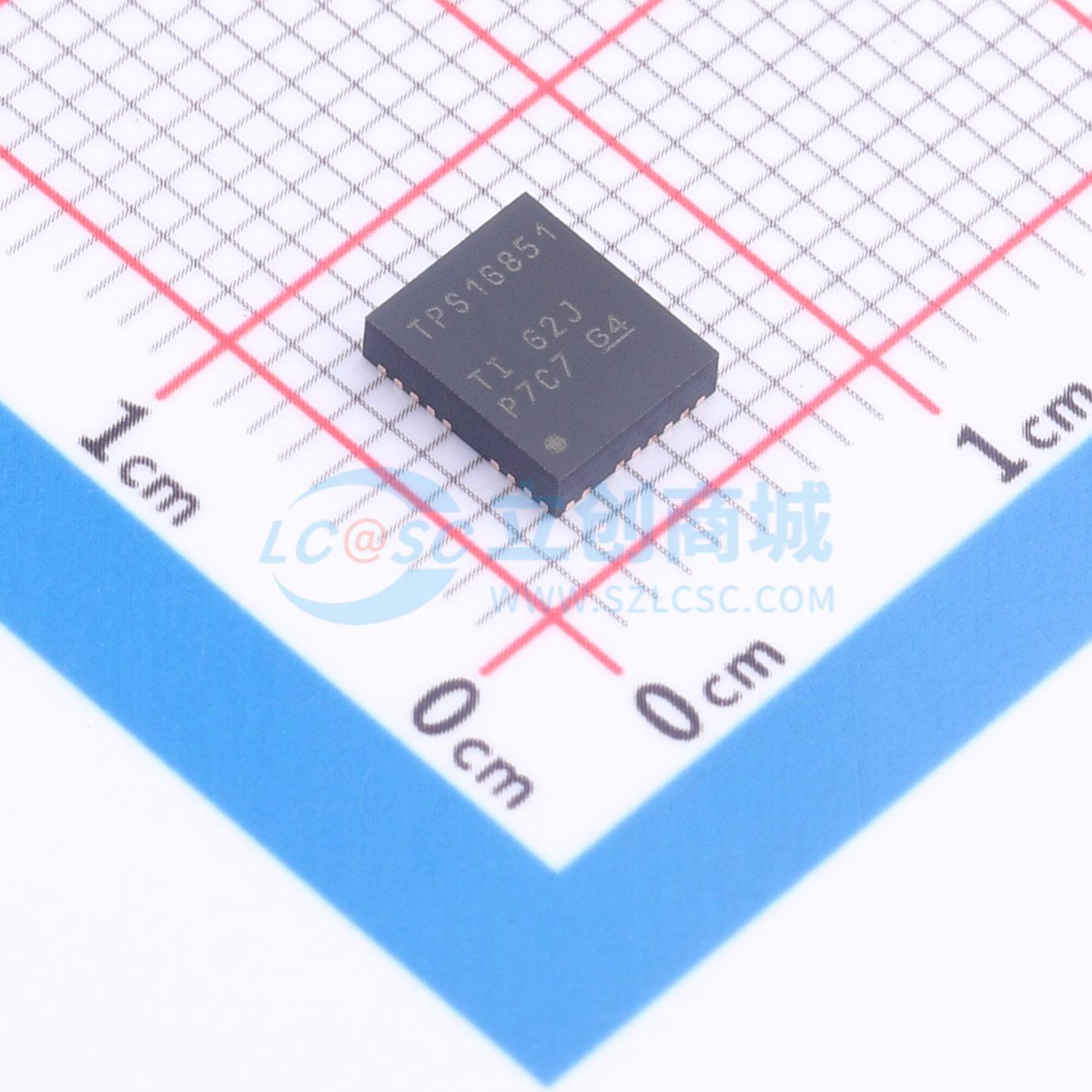

TPS16851VMAR

TPS16851是一款集成式大电流电路保护和电源管理器件，也是具有集成电源开关的电子保险丝，用于管理负载电压和负载电流。该器件只需很少的外部元件即可提供多种保护模式，能够非常有效地抵御过载、短路和过多浪涌电流。对于浪涌电流有特别要求的应用，可以通过外部电容器设定输出转换率。用户可根据系统需求设置输出电流限制级别。借助用户可调节的过流消隐计时器，系统可在电子保险丝不出现跳变的情况下支持负载电流的瞬态峰值。 将多个TPS16851器件并联，以增加高功率系统的总电流容量。所有器件在启动和稳态期间均主动同步运行状态并共享电流，以避免某些器件上出现过载情况而导致并行链过早关闭或部分关闭。此器件的额定工作结温范围为-40℃至+125℃。

输入工作电压范围:9V 至 80V，绝对最大值为 92V

• 输出端可耐受高达 -5V 的负电压
• 集成FET，导通电阻典型值 R_ON = 3.5 mΩ
• 带有可调节欠压锁定 (UVLO) 的高电平有效使能输入
• 可调节过压保护
• 支持并联连接多个电子保险丝，以便进行器件状态同步和电流共享
• 可调节输出压摆率控制 (dVdt)，用于提供浪涌电流保护
• 精确的负载电流监测，在最大电流的 50-100% 之间误差小于 3%，带宽为 1MHz
• 强大的过流保护，具备断路器响应，可调节阈值范围为 2A 至 20A，过流保护精度为 ±3%，可调节的瞬态过流计时器 (ITIMER) 以支持峰值电流
• 对短路事件的快速跳变响应
• 过热保护 (OTP)，具备模拟芯片温度监测器输出(TEMP)，FET SOA 为 0.7W√s
• FET 运行状况监测和报告
• 故障指示引脚 (FLT)
• 电源正常状态指示引脚 (PGOOD)
• 小尺寸封装:QFN 6mm × 5mm，在 60V 电压下提供符合 IPC9592B 标准的间隙

输入热插拔

• 服务器和高性能计算
• 网络接口卡
• 显卡和硬件加速器卡
• 数据中心交换机和路由器
• 火警控制面板
