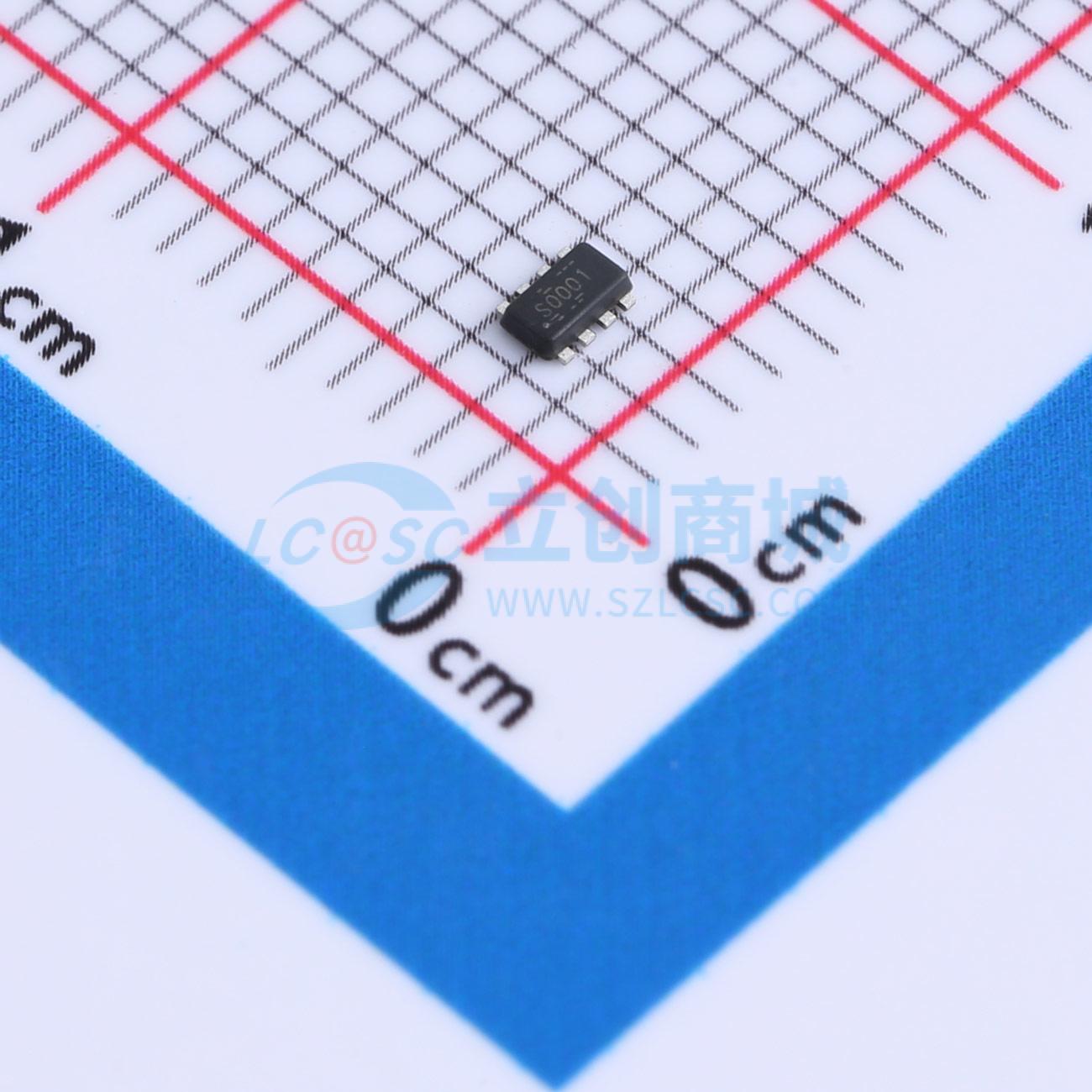

温馨提醒：图片仅供参考，商品以实物为准

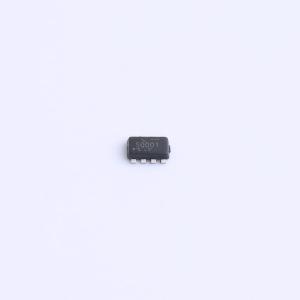

TPS3424A11C13ADRLR
具有可配置延迟的毫微功耗按钮控制器，用于实现电池保鲜
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 按钮控制器能够独立检测各种短按和长按功能。针对每个按钮提供多达两个输出（RESET和INT），可用于各种用例，包括启用稳压器或断路器、在给定的按压持续时间内生成单稳态，以及向微控制器发送中断。器件会针对短按和长按生成中断脉冲，以通知微控制器。RESET输出会根据器件配置更改状态
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS3424A11C13ADRLR
- 商品编号
- C48705347
- 商品封装
- SOT-583
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 输出类型 | 开漏；推挽 | |
| 工作电压 | 1V~6V |
| 属性 | 参数值 | |
|---|---|---|
| 复位有效电平 | 低电平有效；高电平有效 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 18nA |
商品概述
TPS3423 和 TPS3424 都是按钮控制器，能够独立检测各种短按和长按功能。这些器件针对每个按钮提供多达两个输出（RESET 和 INT），可用于各种用例，包括启用稳压器或断路器、在给定的按压持续时间内生成单稳态，以及向微控制器发送中断。器件会针对短按和长按生成中断脉冲，以通知微控制器。RESET 输出会根据器件配置更改状态。18nA 的超低功耗有助于延长电池供电设备的产品货架期。该器件会保持电源树处于禁用状态，直到检测到用户按下所需的按钮。此功能可用于实现电池“保鲜”密封。TPS3423/4 提供适用于短按和长按持续时间的固定时序选项。为了给设计人员提供灵活性，TPS3424 还通过一个外部电容器提供用户可编程的短按和长按持续时间。TPS3424 中的 KILL 引脚支持微控制器反馈，用于以异步方式将 RESET 置为无效。
商品特性
- 工作电压范围:1V 至 6V
- 毫微电源电流:18nA（典型值）
- 按钮引脚上的 HBM ESD 等级:±8kV
- 可编程短按和长按持续时间
- TPS3423、TPS3424 提供固定时序选项
- 短按持续时间范围:50msec 至 13sec
- 长按持续时间范围:1sec 至 30sec
- 计时器精度（最大值）:±10%
- TPS3424 通过外部电容器提供用户可编程选项，时序范围为 50 毫秒至 50 秒
- 支持多种输出配置
- RESET配置支持推挽/开漏，高电平有效/低电平有效；支持锁存/非锁存；非锁存版本提供 100ms 至 10s 脉冲选项
- INT配置为开漏，低电平有效；非锁存，脉冲持续时间为 100 毫秒至 1 秒
- KILL 功能:使主机能够控制 RESET 输出
- 采用引脚兼容的 SOT-583 和 SOT563 封装
应用领域
- 可穿戴设备
- 游戏机
- 家庭影院娱乐
- 打印机
- 医疗保健
- 便携式电子产品
- 工厂自动化与控制
