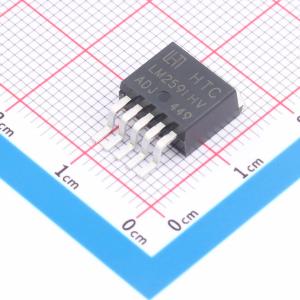

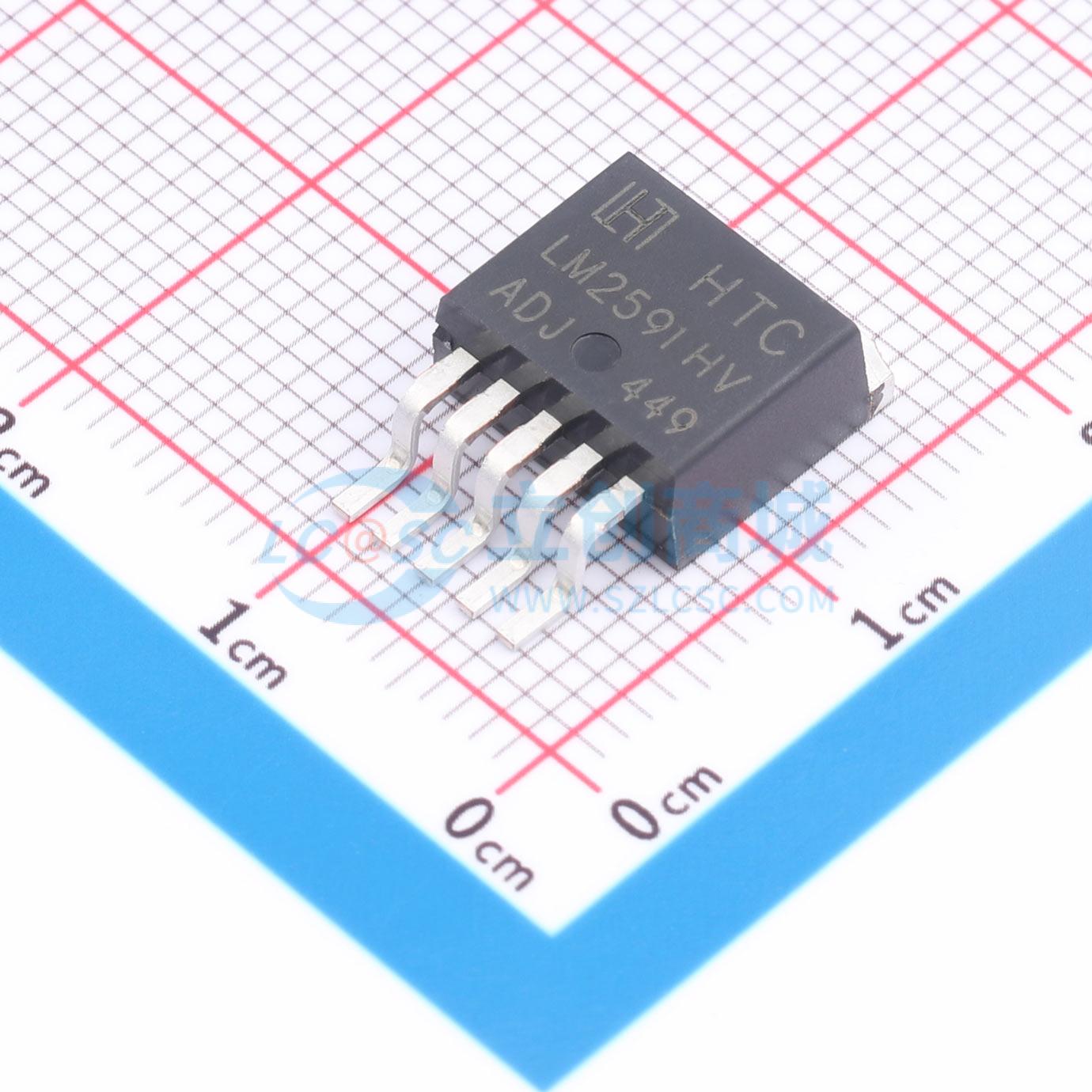

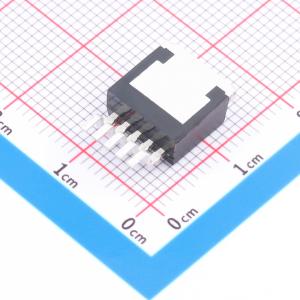

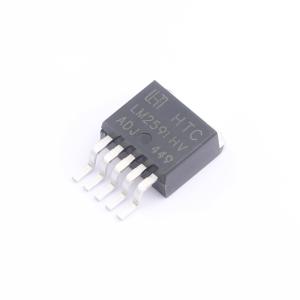

LM2591HVR-ADJ
降压型 1A 60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HTC
- 商品型号
- LM2591HVR-ADJ
- 商品编号
- C48705228
- 商品封装
- TO-263-5L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 60V | |
| 输出电压 | 1.23V~57V | |
| 输出电流 | 1A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2591HV系列稳压器是单片集成电路，提供降压开关稳压器所需的所有有源功能，能够驱动1A负载，并具备优异的线路和负载调节性能。该系列器件提供3.3V、5V、12V固定输出电压版本以及一个可调输出版本。采用标准的5引脚TO-220封装和5引脚TO-263表面贴装封装。包含外部关断功能，典型待机电流为30 µA。输出开关具有逐周期电流限制、热关断以及输出短路保护，可在故障条件下提供全面保护。
商品特性
- 提供3.3V、5V、12V和可调输出电压版本
- 可调版本输出电压范围为1.23V至57V，在输入电压和负载条件下最大偏差为±4%
- 提供TO-220和TO-263封装，保证1A输出负载电流
- 输入电压范围高达60V，仅需4个外部元件
- 优异的线路和负载调节规格，内部振荡器固定频率为150kHz
- 低功耗待机模式，典型待机电流ISTB为30µA，效率高
- 具备热关断和电流限制保护功能
- 通过将频率降低3倍实现输出短路保护
应用领域
- 简单高效降压稳压器
- 线性稳压器的高效预稳压器
- 板卡开关稳压器
