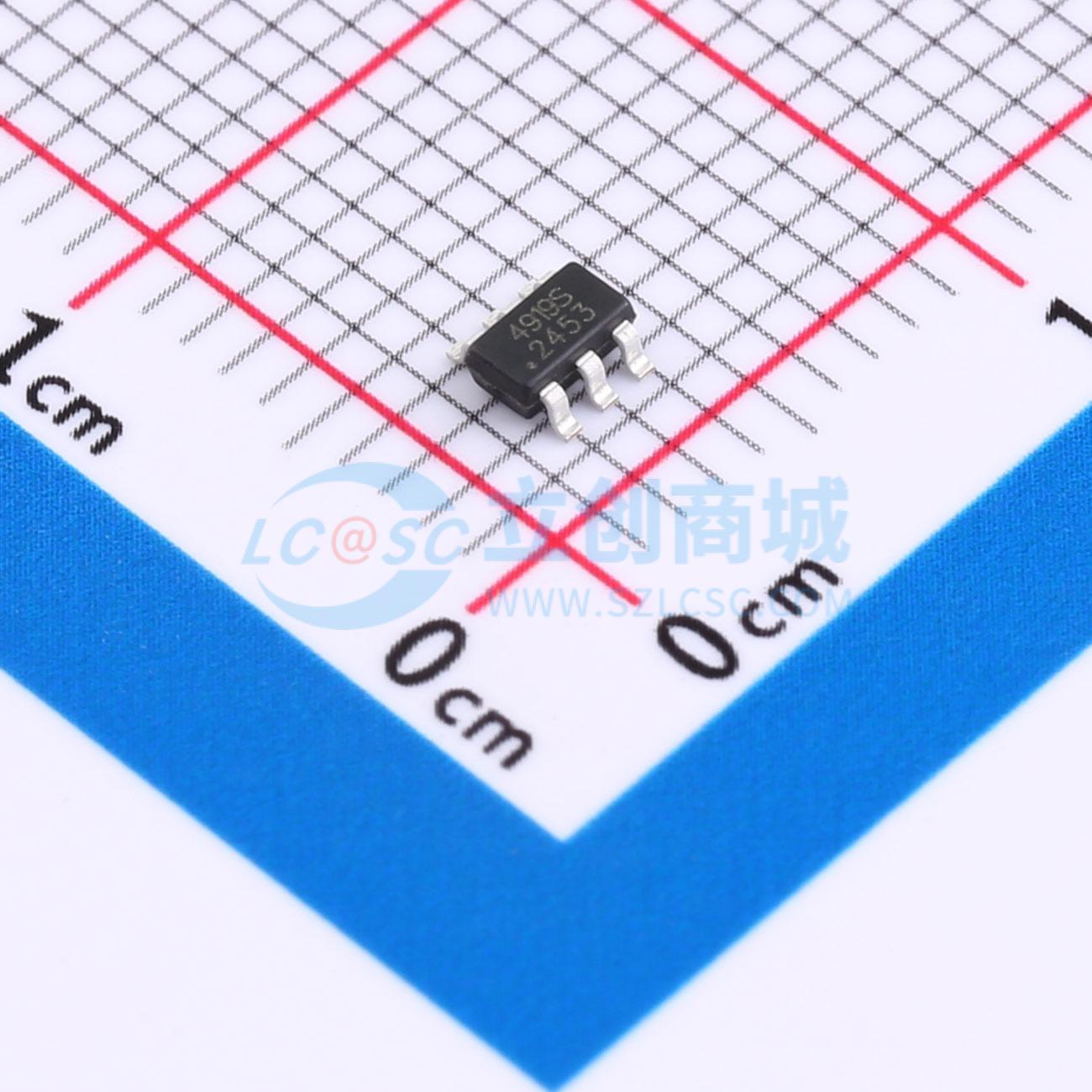

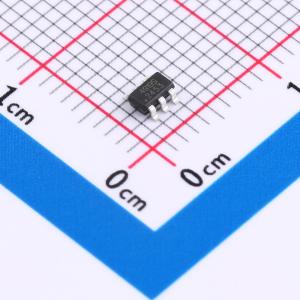

温馨提醒：图片仅供参考，商品以实物为准

LKQ4919ST

可编程延迟电源监控电路

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压1.7～6.5V；超低静态电流2.4μA（典型值）；复位延迟时间1.25ms～10s;产品对标TPS3808
品牌名称: LKWIC(瓴科微)
商品型号: LKQ4919ST
商品编号: C48639165
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.089895克(g)

商品参数

商品概述

LKQ4919ST 是一系列可编程延迟电源监控电路，具有手动复位、上电复位延迟时间可调、超低的静态电流（典型值为 0.8μA）等功能。通过断开 CT 引脚，可将复位延迟时间设置为 20ms；通过使用电阻将 CT 引脚连接至 ΔVDD，可将复位延迟时间设置为 300ms，或通过将 CT 引脚连接到外部电容器，可在 1.25ms~10s 之间调整复位延迟时间。

商品特性

工作电压：1.7V~5.5V
可调节阈值电压：0.4V~5.0V
超低静态电流：0.8μA（典型值）
手动复位（MR#）输入
高阈值精度：0.5%（典型值）
开漏 RESET#输出
封装形式：SOT23-6（2.90mm×2.80mm×1.20mm），塑封
工作温度：-40℃~+85℃

应用领域

DSP或微控制器应用
笔记本电脑或台式机
PDA和手持式产品
便携式和电池供电类产品
FPGA和ASIC应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	工作电压	1.7V~6.5V
	复位有效电平	低电平有效

	属性	参数值
	受监控电压数	1
	复位超时	20ms
	工作温度	-40℃~+85℃
	功能特性	手动复位输入
	静态电流(Iq)	800nA
