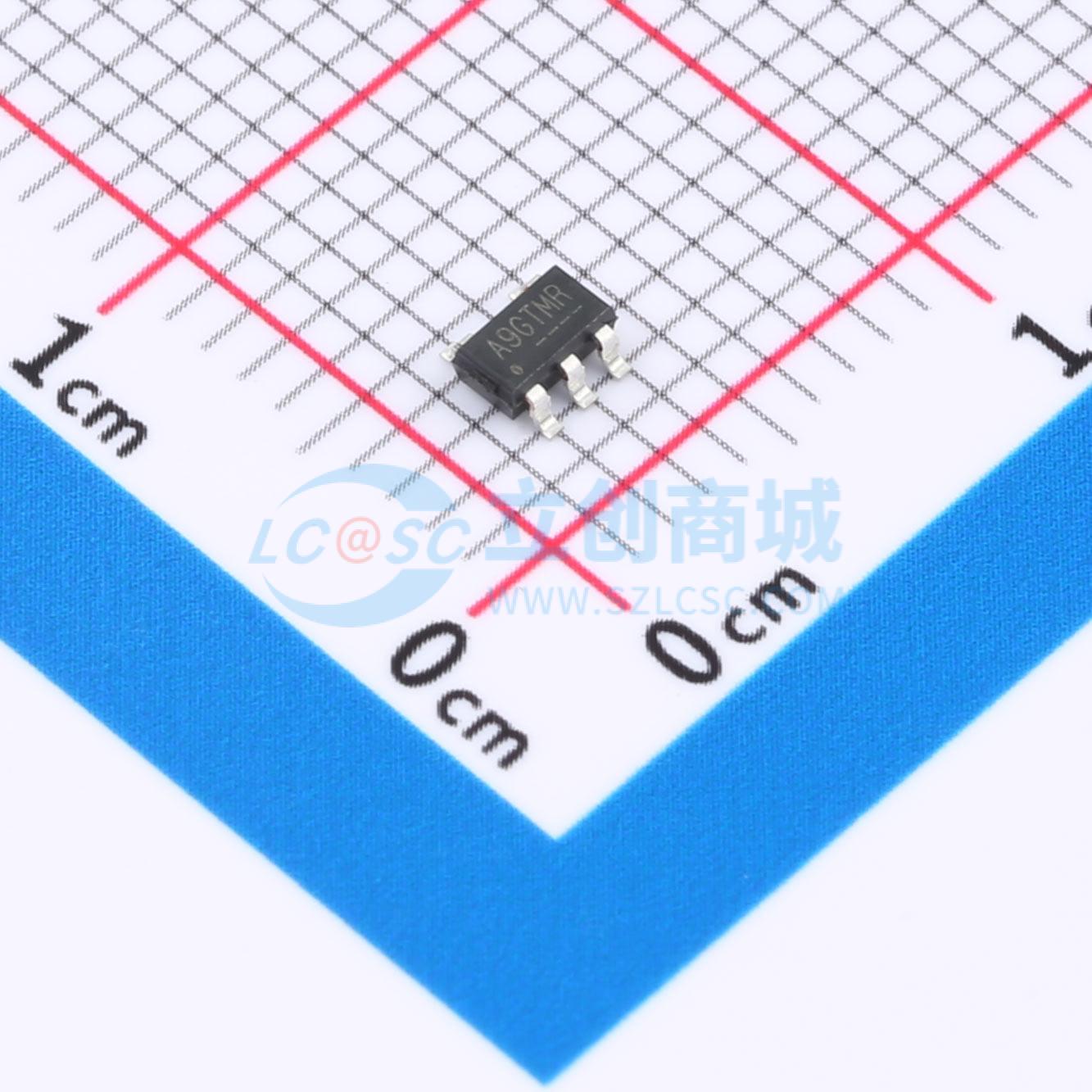

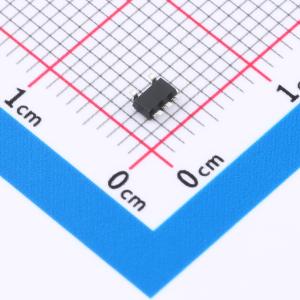

温馨提醒：图片仅供参考，商品以实物为准

FP6861C-A1AS5CTR

单通道功率分配开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: Single-Channel Power Distribution Switch
品牌名称: FITIPOWER(天钰)
商品型号: FP6861C-A1AS5CTR
商品编号: C48619793
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0375克(g)

商品参数

	属性	参数值
	最大连续电流	2.8A
	导通电阻	70mΩ
	功能特性	短路保护；过流保护；过温保护；集成电荷泵；反向电流阻断；输出放电功能；软启动；欠压锁定
	工作温度	-40℃~+85℃

商品概述

FP6861C是一款经济高效、低电压、单通道N沟道MOSFET高侧电源开关，专为自供电和总线供电的通用串行总线应用而优化。该器件配备电荷泵电路以驱动内部MOSFET开关。该开关的低导通电阻满足USB压降要求，并提供一个标志输出，用于向本地USB控制器指示故障状态。其他特性包括用于限制插入时浪涌电流的软启动、防止高电流负载导致开关灾难性故障的热关断，以及欠压锁定，确保器件在无有效输入电压时保持关闭状态。此外，根据USB电源要求，FP6861C在单端口应用中将故障电流限制在特定值。当器件被禁用且VOUT高于VIN时，FP6861C将阻止反向电流。FP6861C提供MSOP-8、SOP-8和SOT-23-5封装，具有最小的元件尺寸。

商品特性

符合USB规范
内置低导通电阻N沟道MOSFET
输出可强制高于输入（关断状态）
低电源电流：开关导通状态典型值55μA，开关关断状态典型值0.1μA
宽输入电压范围：2.7V至5.5V
开漏故障标志输出
支持热插拔应用（软启动）
典型欠压锁定阈值2.2V
限流保护
热关断保护
反向电流阻断（无体二极管）
逻辑电平使能引脚
MSOP-8、SOP-8和SOT-23-5封装
符合RoHS标准

应用领域

USB总线/自供电集线器
USB外设
ACPI电源分配
笔记本电脑、主板PC
电池充电器电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	工作电压	2.7V~5.5V
