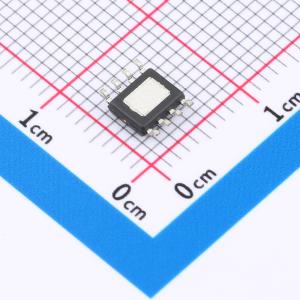

温馨提醒：图片仅供参考，商品以实物为准

FR9856BSP

降压型 6A 4.5V~18V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 18V 6A Synchronous Step-D8o5wTn DC/DC Converter
品牌名称: FITIPOWER(天钰)
商品型号: FR9856BSP
商品编号: C48619795
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.128889克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	轻载高效模式；逐波限流；过流保护；输出放电；工作状态指示；打嗝限流

商品概述

FR9856B是一款采用快速恒定导通时间模式控制的同步降压DC/DC转换器。该器件提供4.5V至18V的输入电压范围和6A的连续负载电流能力。其工作频率取决于输入和输出电压条件。在轻载条件下，FR9856B可工作在省电模式，以支持高效率并降低功耗。 FR9856B的故障保护功能包括逐周期电流限制、短路保护、欠压锁定和热关断。软启动功能可防止开启时的浪涌电流。该器件采用快速恒定导通时间控制，可提供快速的瞬态响应，并具有良好的抗噪性，且兼容各类极低ESR的输出电容，以确保性能稳定。 FR9856B采用SOP-8封装，该封装具有良好的导热性能。

商品特性

集成低导通电阻功率MOSFET
宽输入电压范围：4.5V至18V
输出电压范围：0.765V至8V
6A输出电流
快速恒定导通时间模式可实现快速瞬态响应
伪650kHz频率
电源正常指示功能
输入欠压锁定
逐周期电流限制
打嗝式短路保护
带自动恢复功能的过温保护
SOP-8封装

应用领域

机顶盒
液晶显示器与电视
分布式电源系统
网络设备与XDSL调制解调器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	765mV~8V
	输出电流	6A
	开关频率	-
	工作温度	-40℃~+85℃
