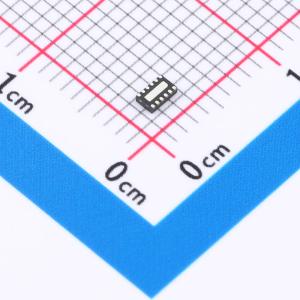

温馨提醒：图片仅供参考，商品以实物为准

FP7721BX2

集成式双通道电荷泵电源开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: Integrated Switch Dual Channel Charge Pump
品牌名称: FITIPOWER(天钰)
商品型号: FP7721BX2
商品编号: C48619794
商品封装: UTDFN-12(1.5x2.4)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

FP7721是一款针对中小尺寸薄膜晶体管液晶显示器优化的集成电源解决方案。它主要面向智能电话和平板电脑的LCD面板驱动IC应用。其正电荷泵内置开关，在VCI = 3.3V时，典型输出电流可达100mA。负电荷泵内置开关，可生成-1倍率的VSN电压，在VCI = 3.3V时，典型输出电流同样可达100mA。泵时钟可由驱动IC的外部信号同步，也可由内部电路固定产生600kHz频率。该器件采用薄型12引脚2.4×1.5 mm UTDFN绿色封装。

商品特性

2.5V ~ 4.8V输入电源
生成正电压和-1倍率的负电压两路输出
仅需5个外部电容
UTDFN-12 (2.4mm×1.5mm) 带裸露焊盘封装

应用领域

智能电话LCD面板驱动IC
平板电脑LCD面板驱动IC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	功能类型	升压；反相
	工作电压	2.5V~4.8V
	输出电压(Vout)	-
	输出电流(Iout)	100mA
	静态电流(Iq)	-

	属性	参数值
	输出电阻	-
	能量效率	-
	开关频率	600kHz
	PFM模式	-
	工作温度	-40℃~+85℃
	功能特性	低功耗待机
