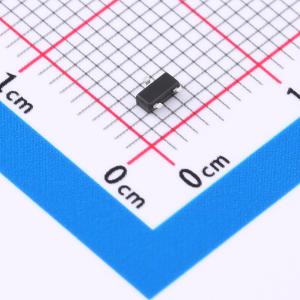

温馨提醒：图片仅供参考，商品以实物为准
PESD2USB3UX-TP
ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款低容2线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PESD2USB3UX-TP
- 商品编号
- C48586690
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0578克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品特性
- 超低电容：典型值 0.35pF
- 超低漏电流：nA 级别
- 低工作电压：3.3V
- 低钳位电压
- 2 引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2 (ESD) 抗扰度测试：空气放电 ±20kV，接触放电 ±15kV
- IEC 61000-4-5 (雷击) 4A (8/20μs)
- 符合 RoHS 标准
- 引脚镀层：NiPdAu
应用领域
- 汽车音视频监视器、显示器和摄像头
- USB2.0、HDMI、DisplayPort、eSATA 和 LVDS
