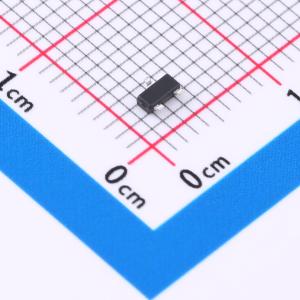

温馨提醒：图片仅供参考，商品以实物为准
TPSTS232033B102
3.3V截止 峰值浪涌电流：20A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSTS232033B102
- 商品编号
- C48586724
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.11325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 75pF；150pF |
商品特性
- 低工作电压：3.3V
- 峰值脉冲功率 (8/20μs)：300W
- 超低漏电流：nA级
- 低钳位电压
- 符合IEC 61000-4-2 (ESD)抗扰度测试标准：空气放电 ±30kV，接触放电 ±30kV
- 符合IEC 61000-4-4 (EFT) 标准：40A (5/50ns)
- 三引脚无引线封装
- 符合无铅器件标准
- 典型响应时间 <1 ns
应用领域
- 蜂窝手机及配件
- 个人数字助理
- 笔记本电脑与手持设备
- 便携式仪器
- 外围设备
