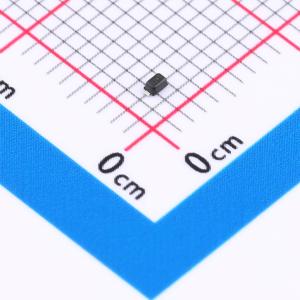

温馨提醒：图片仅供参考，商品以实物为准
TPESD03K2WT
峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款低容静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD03K2WT
- 商品编号
- C48586722
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压(VBR) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 低工作电压：3.3V
- 超低电容：0.35pF（典型值）
- 超低漏电流：nA级
- 低钳位电压
- 符合IEC 61000-4-2（ESD）抗扰度测试标准，空气放电：±30kV，接触放电：±30kV
- 符合IEC 61000-4-4（EFT）标准，40A（5/50ns）
- 符合IEC 61000-4-5（雷击）标准，6A（8/20μs）
- 2引脚无引线封装
- 无铅器件
- 响应时间典型值小于1ns
- 封装：SOD523(0603)
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑化合物
- 端子连接：参见下方图示
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑与手持设备
- 便携式仪器
- USB 2.0电源与数据线
