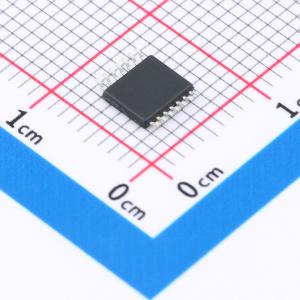

温馨提醒：图片仅供参考，商品以实物为准
OPA4197IPWR(TOKMAS)
48V、10 MHz、低噪声、精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4通道48V 精密轨到轨输入/输出 低失调电压放大器
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- OPA4197IPWR(TOKMAS)
- 商品编号
- C48586493
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.174667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 75uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 600pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 116dB | |
| 静态电流(Iq) | 2.75mA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~48V | |
| 双电源电压(Vee~Vcc) | -24V~-2.25V；2.25V~24V | |
| 功能特性 | - |
商品特性
- 宽电源范围：±2.25V ~ ±24V，4.5V ~ 48V
- 低失调电压：典型值±75 μV
- 低失调电压漂移：±1.5 μV/℃
- 高共模抑制比：116 dB
- 增益带宽：10 MHz
- 压摆率：9 V/μs
- 低噪声：10 kHz 下为 8 nV/√Hz
- 低偏置电流：±10 pA
- 轨到轨输出
应用领域
- 电源模块中的跟踪放大器
- 商用电源
- 高边和低边电流检测
- 高精度比较器
- 电池供电仪器
