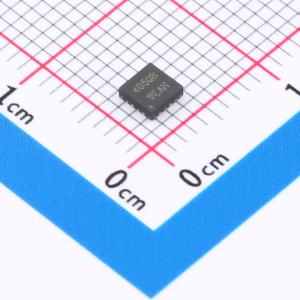

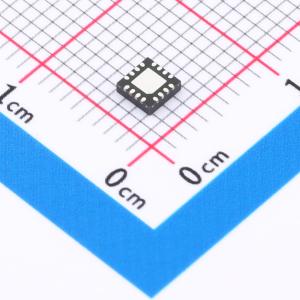

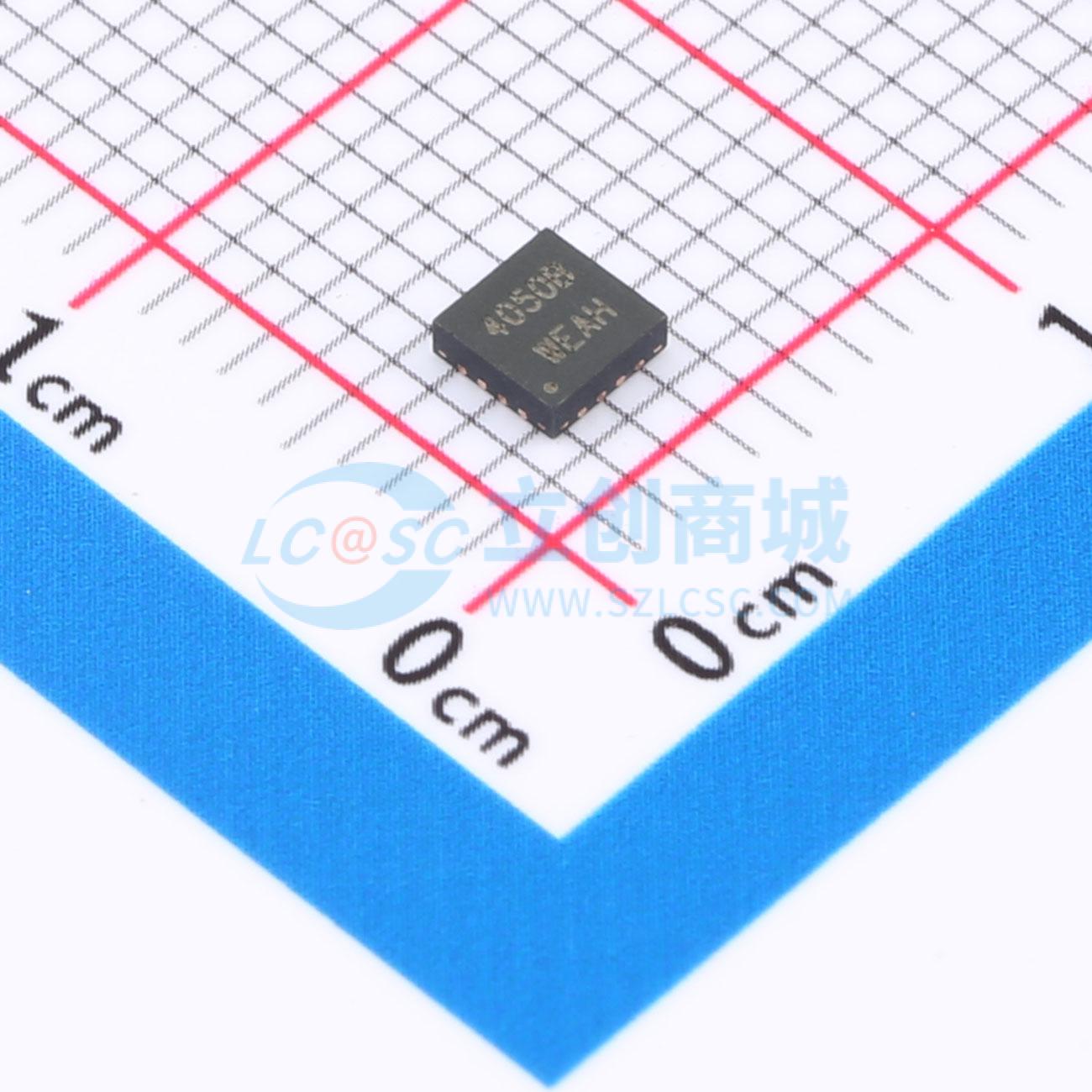

CD4050BLQ/TR

六反(同)相缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD4049UB 和CD4050B 六缓冲器是单片宽电压范围CMOS集成电路，因此具有低功耗、抗干扰和使用灵活性强的优点。该器件具有只用一种电源电压VDD 即可实现逻辑电平转换的特性。当这些器件被用作逻辑电平转换时，输入信号高电平VIH 可以超过电源电压VDD。
品牌名称: HGSEMI(华冠)
商品型号: CD4050BLQ/TR
商品编号: C48586520
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 0.1364克(g)

商品参数

商品概述

CD4049UB 和CD4050B 六缓冲器是单片宽电压范围CMOS集成电路，因此具有低功耗、抗干扰和使用灵活性强的优点。该器件具有只用一种电源电压VDD 即可实现逻辑电平转换的特性。当这些器件被用作逻辑电平转换时，输入信号高电平VIH 可以超过电源电压VDD。该器件被用作CMOS 到DTL 和TTL 的电平转换，或用作CMOS 电流驱动器，并且当VDD = 5.0V，它们在工作温度范围内能驱动2 个DTL/TTL 负载。

商品特性

宽工作电压范围：5.0 ~ 15V
在VDD = 5.0V 时，工作温度范围内能驱动2 个TTL 负载
高收/发电流能力
专门输入端保护网络允许输入电压大于VDD

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	工作电压	5V~15V
	元件数	6
	灌电流(IOL)	4mA
	拉电流(IOH)	4mA

	属性	参数值
	系列	CD4
	工作温度	-40℃~+85℃
	静态电流(Iq)	4uA
	传播延迟(tpd)	60ns@5V,50pF
