温馨提醒：图片仅供参考，商品以实物为准

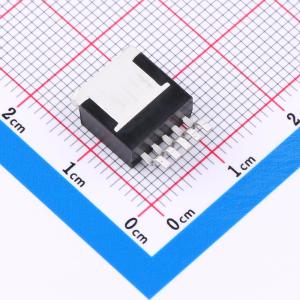

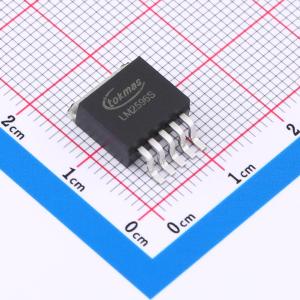

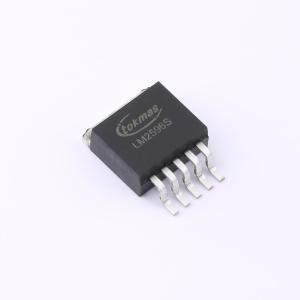

LM2596S-ADJ(TOKMAS)
降压型 3A 6V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压4.5-40V输出电流3A开关频率150KHz
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- LM2596S-ADJ(TOKMAS)
- 商品编号
- C48586485
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 1.901125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | 1.23V~37V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品特性
- 3.3V、5V、12V及可调输出版本
- 高效率
- 宽输入电压范围，最高达40V
- 保证3A输出电流
- 仅需4个外部元件
- 150 kHz固定频率内部振荡器
- 具备TTL关断能力，低功耗待机模式
- 使用易于获取的标准电感
- 具备热关断和限流保护
- 可调版本输出电压范围：1.23V至37V，在输入电压和负载条件下最大偏差±4%
应用领域
- 简单高效降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正压转负压转换器
