温馨提醒：图片仅供参考，商品以实物为准

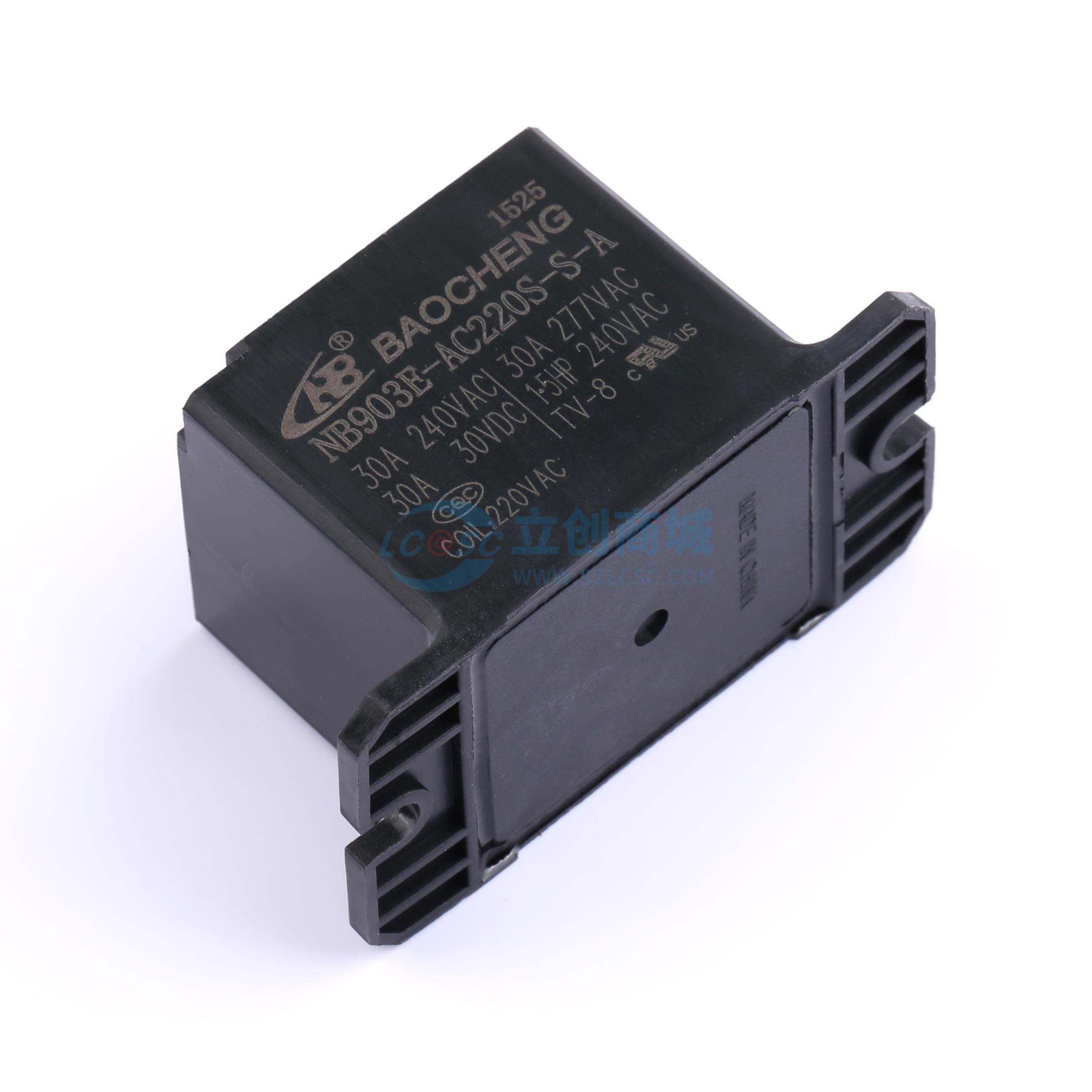

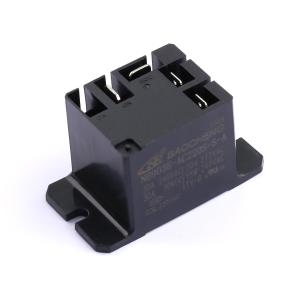

NB903E-AC220S-S-A 30A
法兰扣式快插交流线圈继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线圈电压： AC220V 触点形式： 一组常开 引脚数量： 4pin 阻性负载： 30A 240VAC
- 品牌名称
- NBC(宝橙)
- 商品型号
- NB903E-AC220S-S-A 30A
- 商品编号
- C48579842
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 34.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 220V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 触点容量(电阻负载) | 30A@240VAC；30A@30VDC；30A@277VAC | |
| 最大切换电压 | 277V@AC | |
| 触点材料 | 银合金 |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 30A | |
| 线圈电阻 | 13.49kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 10ms | |
| 工作温度 | -55℃~+85℃ |
商品特性
- 交流额定电压最大277VAC
- 触点与线圈间耐压2500VAC
- F级线圈绝缘等级
- 触点切换能力常开30A
- 防尘型、塑封型
- 符合环保要求产品
- 产品型号：NB903
- 常开负载最大30A（代号E）或常开负载最大40A（无代号）
- 线圈额定电压选项：24V，110V，120V，220V，240V，277V
- 封装形式：塑封形（代号S）或防尘式（代号D）
- 触点材质：银合金（代号S）
- 触点形式：常开（代号A）、常闭（代号B）、转换（代号C）
- 高度选项：20.5mm矮壳型（代号L）或28mm高壳型（无代号）
- 客户特殊代号（代号X）
- 在洁净环境（不含 H₂S、SO₂、NO₂、粉尘等污染物）下使用时，推荐使用防尘罩型
- 在污染环境（含一定的 H₂S、SO₂、NO₂、粉尘等污染物）下使用时，建议使用塑封型产品，并请在实际使用中进行试验确认
- 当继电器装入PCB板后，如需进行整体清洗，请在订货时说明，以提供适用的产品
- 如果有线圈与触点间耐压超过2500VAC的要求，请在订货中说明，以提供适合的产品
- 避免在强磁或冲击条件超常情况下使用继电器，以免造成参数发生变化
- 外形尺寸公差规则：尺寸≤1mm时，公差为±0.2mm；尺寸在1~5mm之间时，公差为±0.3mm；尺寸>5mm时，公差为±0.4mm
- 安装孔尺寸未注公差为±0.1mm
