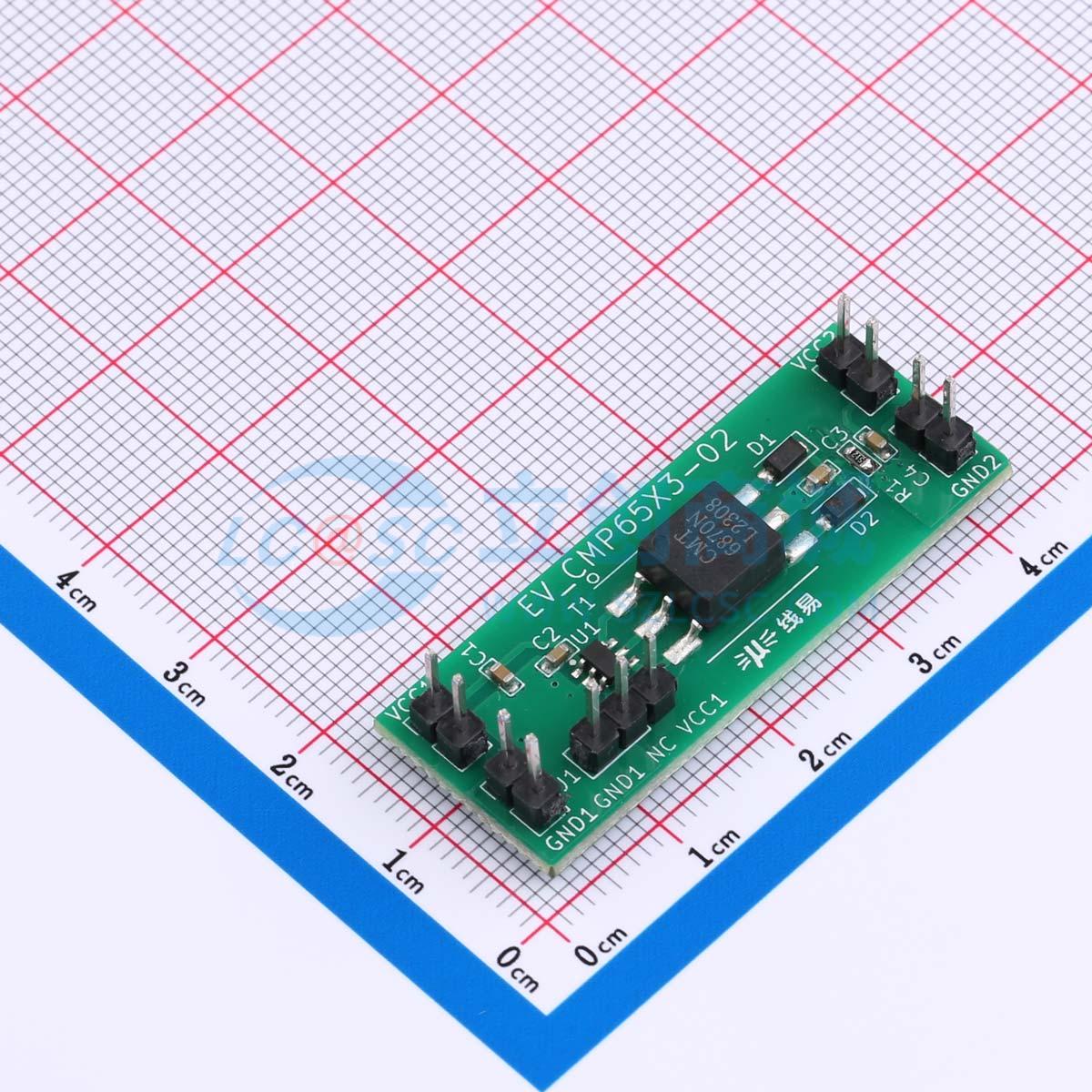

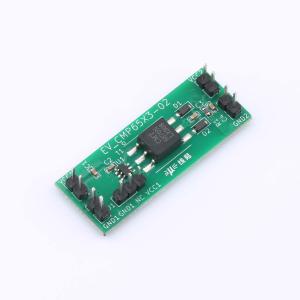

B0505-1W-2K5V-6503S
5V 5V 200mA 1W
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMP6503S+ CMT6870N 是一款小型化的隔离电源方案。芯片具有三段频率选频功能，每个频段内都集成了扩频时钟，在多相供电场景下，可以提供进一步降低 EMI 辐射。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现5V输入,隔离5V输出 200mA 的隔离非稳压电源。
- 品牌名称
- coileasy(线易)
- 商品型号
- B0505-1W-2K5V-6503S
- 商品编号
- C48579848
- 包装方式
- 袋装
- 商品毛重
- 5.6克(g)
- 立创商城设计参考
- 11.DCDC隔离电源模块-(2)输出电压5V-(1)1W及以内
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 5V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2.5kV | |
| 特性 | 短路保护；过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 6.8mA | |
| 纹波噪声 | 53mVp-p |
