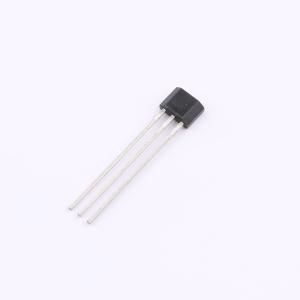

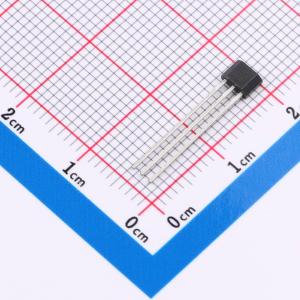

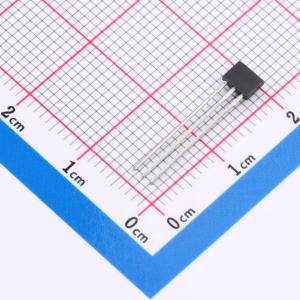

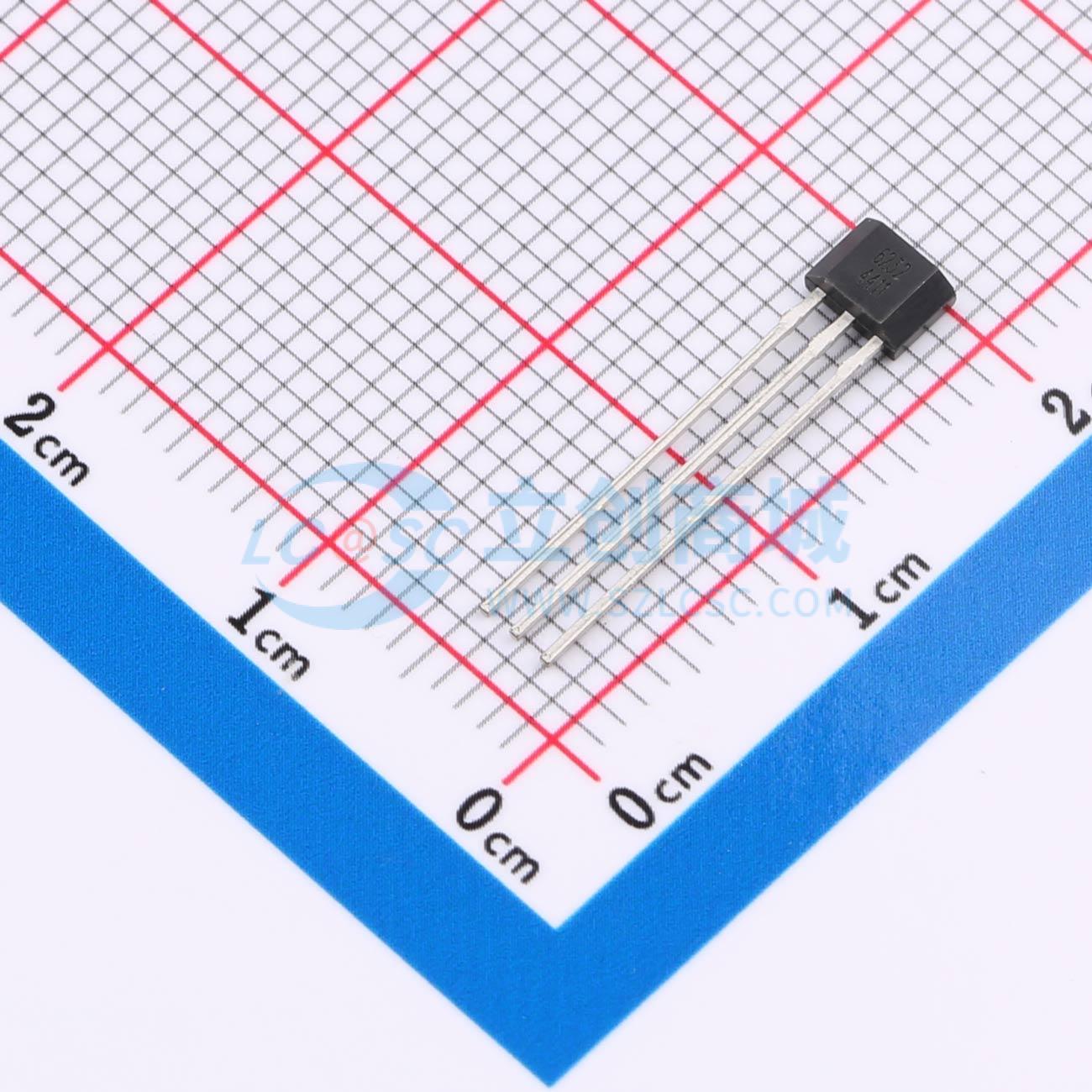

HX6232KUA
高灵敏度单极霍尔元件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HX6232单极性霍尔效应集成电路是由电源反接保护、内部电压稳压单元、霍尔电压发生器、差分放大器、施密特触发器和集电极开路输出级组成的磁敏传感器电路，其输入为磁感应强度，输出是一个数字电压信号。它是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。
- 品牌名称
- HUAXIN(华芯)
- 商品型号
- HX6232KUA
- 商品编号
- C48579847
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.1153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 单极型 | |
| 工作电压 | 2.5V~24V | |
| 工作点(Gs) | 2.5mT | |
| 释放点(Gs) | 2mT |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 20mA | |
| 工作电流 | 1.6mA | |
| 输出类型 | 开漏 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置施密特触发器；反向电压保护 |
商品概述
HX6232 单极性霍尔效应集成电路是一种磁敏传感器电路，由电源反接保护、内部电压稳压单元、霍尔电压发生器、差分放大器、施密特触发器和集电极开路输出级组成。它将磁感应强度输入转换为数字电压信号输出，适用于在矩形或柱形磁体下单磁极工作。该器件可在 -40℃～125℃ 的温度范围和 2.5V 至 24V 的电源电压下工作，输出级采用漏极开路结构，灌电流能力可达 20mA。提供 SOT-23 和 TO-92S 两种符合无卤素标准的封装形式。
商品特性
- 电源引脚具备反向偏置保护
- 工作电源电压范围宽，输出电流大
- 100% 通过 125℃ 高温检测
- 开关速度快，无瞬间抖动
- 带宽为 20kHz
- 良好的 ESD 静电性能，大于 4kV
- 寿命长、体积小、安装方便
应用领域
- 流量计
- 无触点开关
- 位置控制
- 阀门和电磁阀状态检测
- 安全报警装置
- 接近开关
- 转速检测
