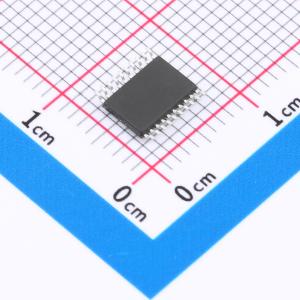

  • XJNG2302商品缩略图

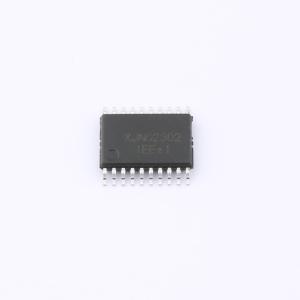

  • XJNG2302商品缩略图
  • XJNG2302商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

XJNG2302

三相200V半桥驱动器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是一款三相栅极驱动IC,可用于驱动高端、低端或半桥配置的功率MOSFET。专有HVIC和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入与标准CMOS或LSTTL输出兼容,低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级,旨在实现最小的驱动器交叉导通。浮动通道可用于驱动高端配置的N沟道功率MOSFET,工作电压高达200V。
商品型号
XJNG2302
商品编号
C48542889
商品封装
TSSOP-20​
包装方式
编带
商品毛重
0.521186克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置三相;半桥
负载类型MOSFET
驱动通道数-
灌电流(IOL)1.8A
拉电流(IOH)1.5A
工作电压7V~20V
上升时间(tr)30ns
下降时间(tf)30ns
属性参数值
传播延迟 tpLH150ns
传播延迟 tpHL120ns
特性欠压保护(UVP)
工作温度-40℃~+125℃
输入高电平(VIH)-
输入低电平(VIL)-
静态电流(Iq)230uA
功能特性交错导通保护;死区时间控制

商品概述

XJNG2302是一款三相栅极驱动器集成电路,可用于在半桥配置中驱动高侧和低侧功率MOSFET。其专有的高压集成电路和抗闩锁CMOS技术实现了坚固的单片结构。逻辑输入兼容标准CMOS或LSTTL输出,最低可至3.3V逻辑电平。输出驱动器采用高脉冲电流缓冲级设计,旨在最小化驱动器交叉导通。浮动通道可用于驱动高侧配置中的N沟道功率MOSFET,其工作电压最高可达200V。

商品特性

  • 完全工作电压至+200V
  • dV/dt抗扰度±50V/纳秒
  • 典型负偏置电压能力-9V
  • 栅极驱动电源电压范围7V至20V
  • 兼容3.3V/5V输入逻辑
  • 所有通道均具备欠压锁定功能
  • 交叉导通预防逻辑
  • 典型源/灌电流能力1.5A/1.8A

应用领域

  • 三相直流无刷电机驱动器
  • 工业电机控制
