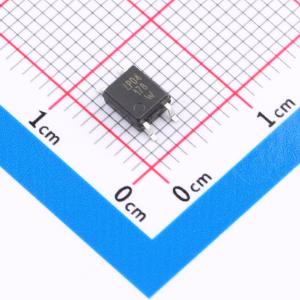

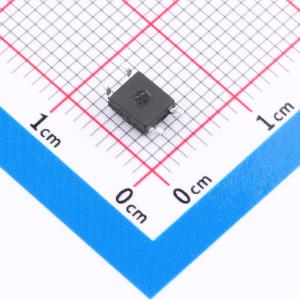

温馨提醒：图片仅供参考，商品以实物为准
LTV-178
光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 由铝镓砷红外发光二极管与光MOSFET光耦合组成，采用SOP4封装，适用于表面贴装。适用于需要节省空间的电池管理系统。
- 品牌名称
- LITEON(光宝)
- 商品型号
- LTV-178
- 商品编号
- C48542903
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.200467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 150mA | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.18V | |
| 正向电流(If) | 7.5mA | |
| 导通电阻 | 2.6Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 250us | |
| 截止时间(Toff) | 100us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
LTV-178 由铝镓砷红外发射二极管与光MOSFET在SOP4封装内光耦合构成，适用于表面贴装组装。该器件适用于需要节省空间的电池管理系统。
商品特性
- 常开型
- 工作温度范围：110℃（最大值）
- 触发LED电流：3 mA（最大值）
- 隔离电压：3750 Vrms（最小值）
- 关断态输出端电压：100V（最小值）
- 导通态电流：150mA（最大值）
- 导通态电阻：8Ω（最大值）
- 符合安全标准：UL1577、CUL CA5A、VDE DIN EN60747-5-5 (VDE 0884-5)
- MSL等级1
- 符合RoHS指令：器件所用所有材料均遵循欧盟RoHS指令
- 无卤素
应用领域
- 电池管理系统
- 工厂自动化
- 安防系统
- 测量仪器
- 智能电表
- 机械继电器替代
