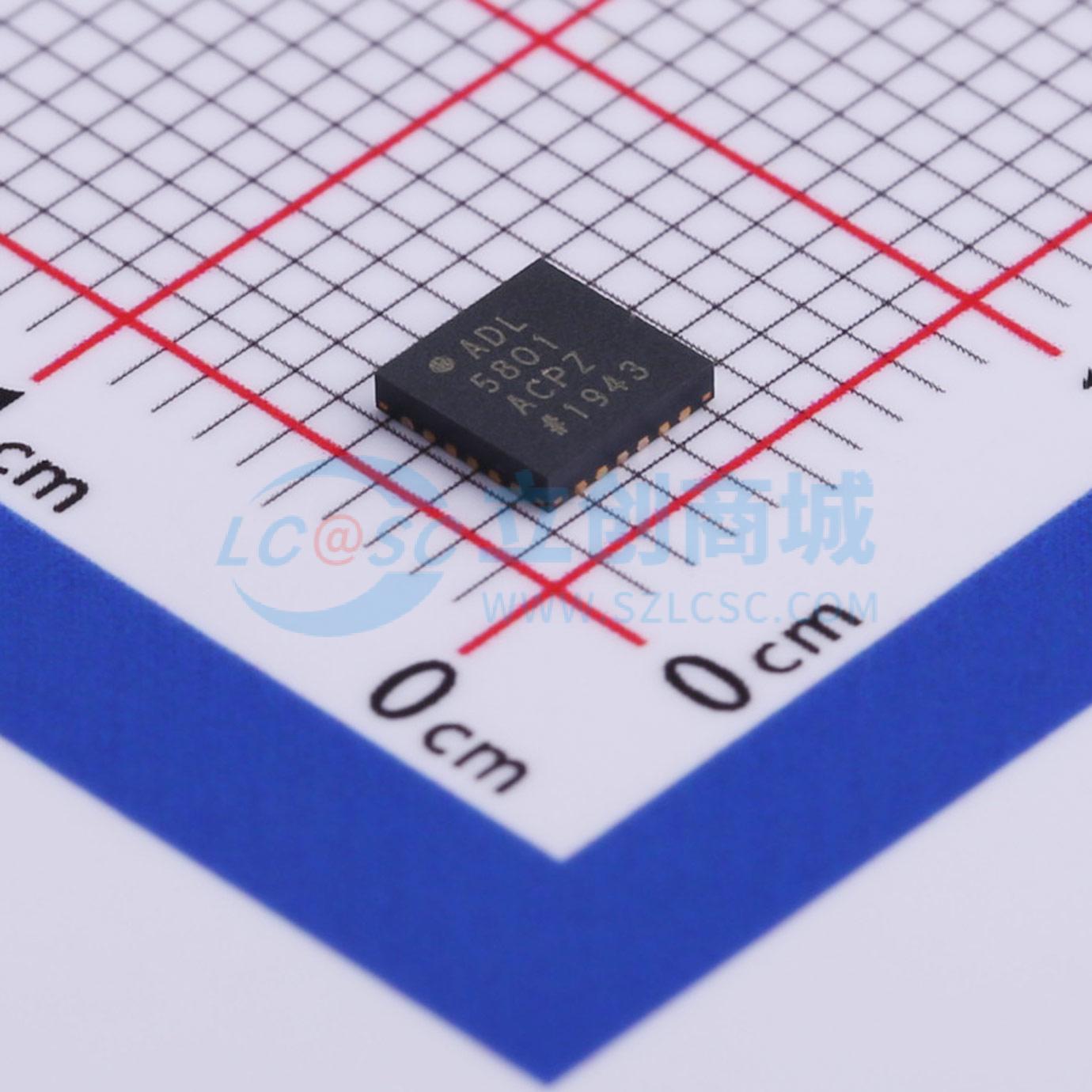

ADL5801ACPZ-R7实物图
  • ADL5801ACPZ-R7商品缩略图
  • ADL5801ACPZ-R7商品缩略图
  • ADL5801ACPZ-R7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADL5801ACPZ-R7

高IP3、10 MHz 至6 GHz 有源混频器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
高IP3、10MHz至6GHz有源混频器
品牌名称
ADI(亚德诺)
商品型号
ADL5801ACPZ-R7
商品编号
C496495
商品封装
LFCSP-24(3.75x4)​
包装方式
编带
商品毛重
0.072克(g)

商品参数

属性参数值
商品目录RF混频器
增益/损耗1.8dB
噪声系数9.75dB
属性参数值
工作电压5V
工作电流130mA
工作温度-40℃~+85℃

商品概述

ADL5801采用高线性度、双平衡有源混频器内核,并集成LO缓冲放大器,可在10 MHz至6 GHz的宽频率范围内实现高动态范围的频率转换。该混频器采用专有线性化架构,在高输入电平下可提升输入IP3性能。偏置调节功能允许通过单个控制引脚优化输入线性度、单边带噪声系数和直流电流。此外,还提供可选的输入功率检测器,用于自适应偏置控制。高输入线性度使该器件适用于要求严苛的蜂窝应用,在这些应用中,带内阻塞信号可能会导致动态性能下降。自适应偏置功能使该器件在遇到大阻塞信号时能提供高输入IP3性能。当阻塞信号消除后,ADL5801可自动降低偏置,以实现低噪声系数和低功耗。 平衡有源混频器结构可实现出色的LO - RF和LO - IF泄漏性能,典型值优于 - 40 dBm。当IF输出端接200 Ω负载时,可实现7.8 dB的典型电压转换增益。集电极开路IF输出的宽频率范围使ADL5801可用作各种发射应用的上变频器。 ADL5801采用SiGe高性能IC工艺制造。该器件采用紧凑的4 mm×4 mm、24引脚LFCSP封装,工作温度范围为 - 40℃至 + 85℃。此外,还提供评估板。

商品特性

  • 宽带上/下变频器
  • 功率转换增益为1.8 dB
  • 宽带RF、LO和IF端口
  • 单边带噪声系数(NF)为9.75 dB
  • 输入IP3:28.5 dBm
  • 输入P1dB:13.3 dBm
  • 典型LO驱动:0 dBm
  • 单电源供电:5 V,130 mA
  • 可调节偏置,实现低功耗运行
  • 外露焊盘,4 mm×4 mm,24引脚LFCSP封装

应用领域

  • 蜂窝基站接收器
  • 无线电链路下变频器
  • 宽带块转换
  • 仪器仪表

数据手册PDF
