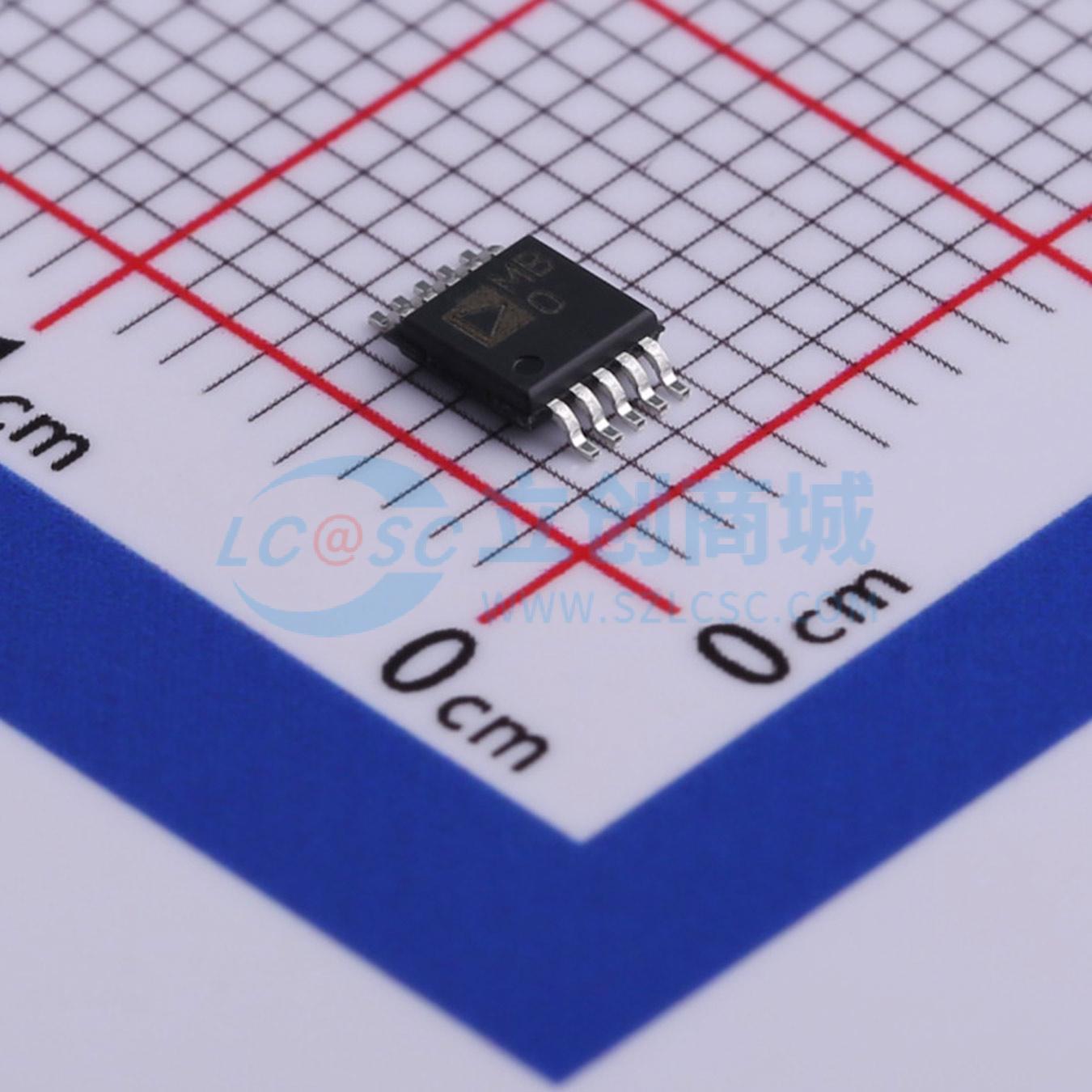

温馨提醒：图片仅供参考，商品以实物为准

ADM1184ARMZ-REEL7

0.8%精度、四通道电压监控器

描述: ADM1184是一款集成式4通道电压监测器件。需在VCC引脚施加2.7 V至5.5 V的电源电压为器件供电。四个精密比较器可监测四路电压轨
品牌名称: ADI(亚德诺)
商品型号: ADM1184ARMZ-REEL7
商品编号: C496496
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.051克(g)

商品参数

商品概述

ADM1184是一款集成式4通道电压监测器件。VCC引脚需要2.7 V至5.5 V的电源为器件供电。四个精密比较器用于监测四条电压轨。每个比较器都有一个0.6 V的参考电压，最坏情况下的精度为0.8%。VIN1、VIN2、VIN3和VIN4引脚外部的电阻网络可设置被监测电源轨的触发点。 ADM1184有四个漏极开路输出。OUT1至OUT3可用于使能电源，PWRGD是一个通用的电源正常输出。 OUT1至OUT3取决于其相关的VINx输入（即VIN1、VIN2或VIN3）。如果VINx监测的电源电压降至其编程阈值以下，则相关的OUTx引脚和PWRGD将被禁用。 PWRGD是一个通用的电源正常输出，用于指示所有被监测电源的状态。PWRGD输出置位时会有一个内部190 ms（典型值）的延迟。如果VIN1、VIN2、VIN3或VIN4降至其编程阈值以下，PWRGD将立即复位。 ADM1184采用10引脚迷你小外形封装（MSOP）。

商品特性

VCC引脚供电电压范围为2.7 V至5.5 V
通过精度为0.8%的比较器监测4路电源
4个输入可通过外部电阻分压器编程以监测不同的电压电平
3个漏极开路使能输出（OUT1、OUT2和OUT3）
漏极开路电源正常输出（PWRGD）
PWRGD置位时具有内部190 ms延迟
10引脚MSOP封装

应用领域

监测和报警功能
电信
微处理器系统
个人电脑/服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.7V~5.5V
	复位有效电平	高电平有效
	阈值电压	600mV

	属性	参数值
	受监控电压数	4
	手动复位	无
	看门狗定时器	无
	复位超时	190ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	80uA
