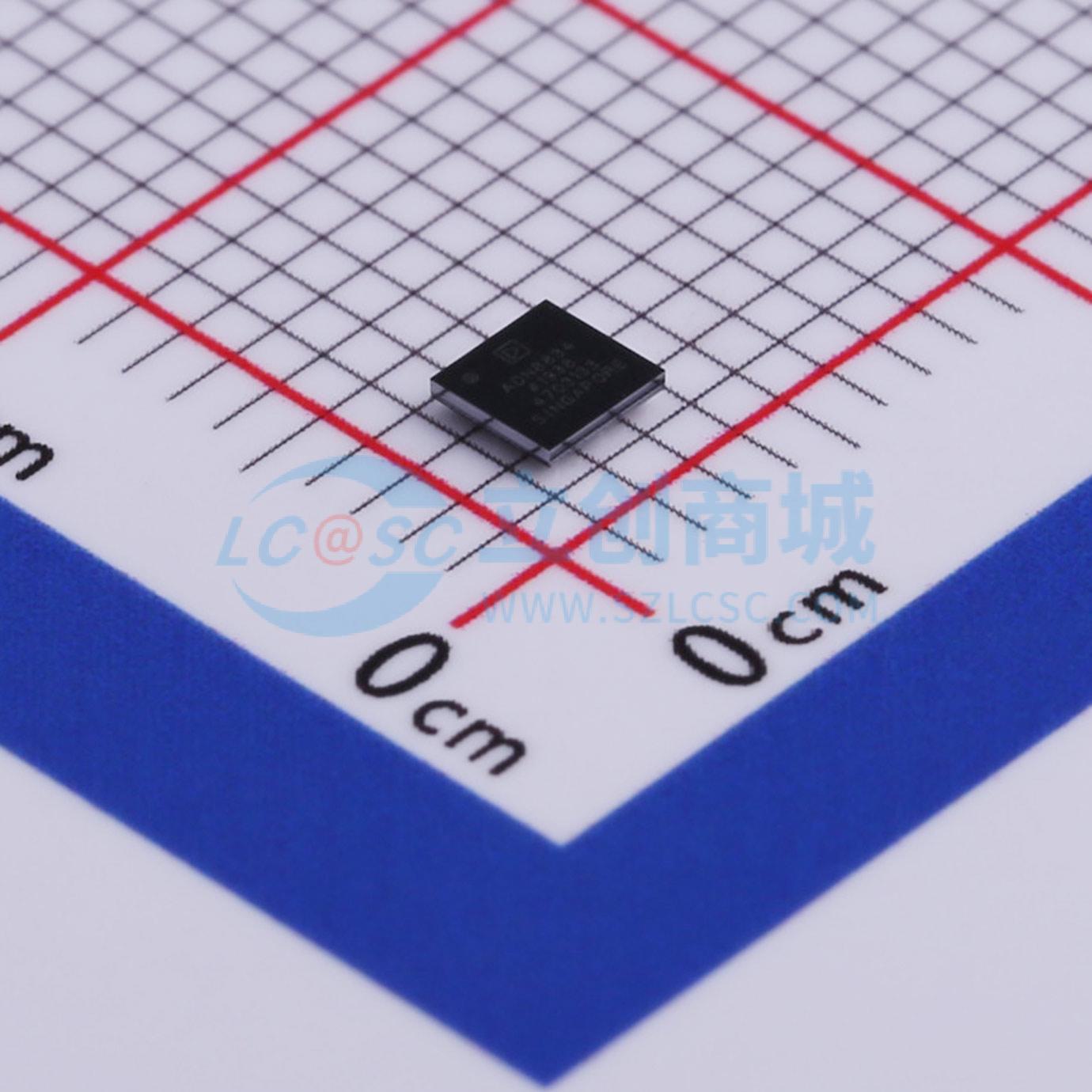

ADN8834ACBZ-R7

ADN8834是一款单片TEC控制器，集成了TEC控制器。它具有线性功率级、脉宽调制（PWM）功率级以及两个零漂移、轨到轨运算放大器。线性控制器与PWM驱动器协同工作，以H桥配置控制内部功率MOSFET。通过测量热传感器的反馈电压，并使用集成的运算放大器作为比例积分微分（PID）补偿器来调节信号，ADN8834驱动电流通过TEC，使激光二极管或连接到TEC模块的无源组件的温度达到预设的目标温度。

ADN8834支持负温度系数（NTC）热敏电阻以及正温度系数（PTC）电阻式温度检测器（RTD）。目标温度可以设置为来自数模转换器（DAC）或外部电阻分压器的模拟电压输入。

ADN8834的温度控制环路通过利用内置的零漂移斩波放大器进行PID补偿来稳定。内部2.50 V参考电压提供1%精度的输出，用于偏置热敏电阻温度传感桥以及电压分压网络，以编程设置加热和冷却模式下的最大TEC电流和电压限制。通过零漂移斩波放大器，自主模拟温度控制环路保持了非常好的长期温度稳定性。

• 专利高效的单电感架构
• 集成低 RDS_ON MOSFET 用于 TEC 控制器
• TEC 电压和电流操作监控
• 不需要外部检测电阻
• 独立的 TEC 加热和冷却电流限制设置
• 可编程最大 TEC 电压
• 2.0 MHz PWM 驱动开关频率
• 外部同步
• 两个集成的零漂移轨到轨斩波放大器
• 支持 NTC 或 RTD 温度传感器
• 2.50 V 参考输出，精度为 1%
• 温度锁定指示
• 可用 25-ball, 2.5 mm x 2.5 mm WLCSP 或 24-lead, 4 mm x 4 mm LFCSP 封装

• TEC温度控制
• 光学模块
• 光纤放大器
• 光网络系统
• 需要TEC温度控制的仪器
