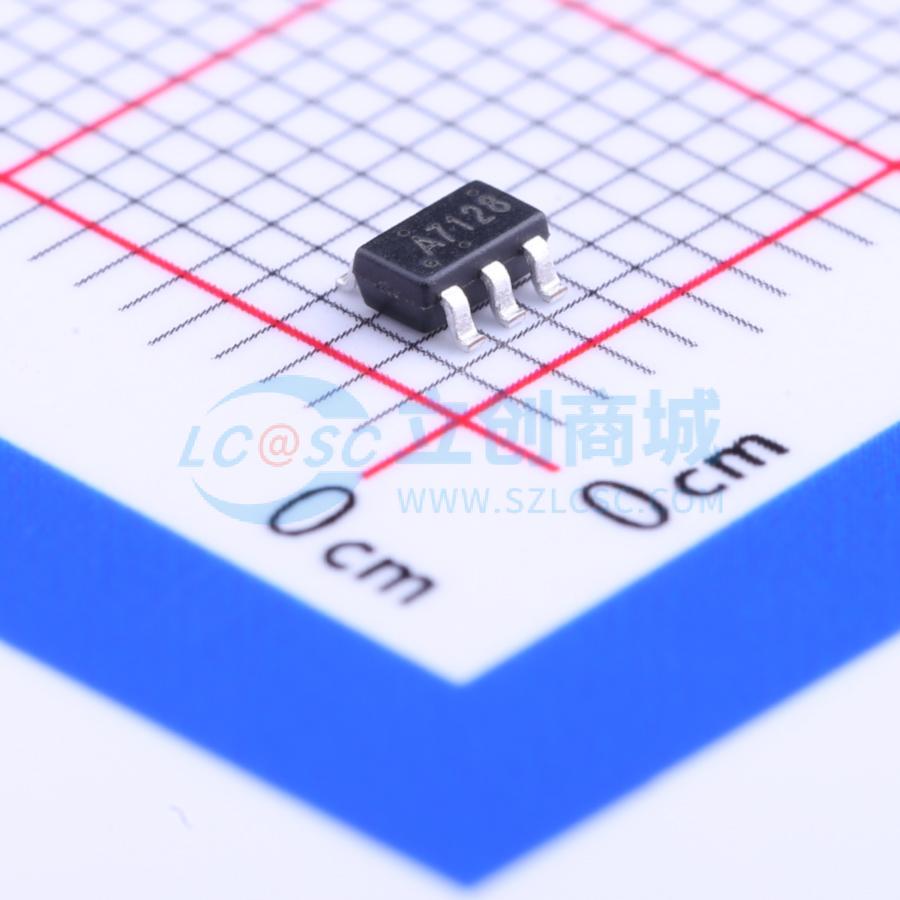

APM2701ACC-TRG实物图
  • APM2701ACC-TRG商品缩略图
  • APM2701ACC-TRG商品缩略图
  • APM2701ACC-TRG商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

APM2701ACC-TRG

1个N沟道+1个P沟道 耐压:20V 电流:3A

描述
N+P沟道，20V/3A（-20V/-2A）
品牌名称
Sinopower(大中)
商品型号
APM2701ACC-TRG
商品编号
C49697
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.038克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道+1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)3A
导通电阻(RDS(on))50mΩ@4.5V；90mΩ@4.5V
耗散功率(Pd)830mW
阈值电压(Vgs(th))500mV；500mV
属性参数值
栅极电荷量(Qg)4.1nC@4.5V；4.2nC@4.5V
输入电容(Ciss)300pF；375pF
反向传输电容(Crss)50pF；50pF
工作温度-55℃~+150℃
类型N沟道+P沟道
输出电容(Coss)70pF；70pF

商品特性

  • N沟道
    • 20V/3A
    • 在VGS = 4.5V时，RDS(ON) = 50mΩ（典型值）
    • 在VGS = 2.5V时，RDS(ON) = 65mΩ（典型值）
  • P沟道
    • -20V/-2A
    • 在VGS = -4.5V时，RDS(ON) = 90mΩ（典型值）
    • 在VGS = -2.5V时，RDS(ON) = 130mΩ（典型值）
  • 可靠耐用
  • 提供无铅环保器件（符合RoHS标准）

应用领域

  • 笔记本电脑、便携式设备和电池供电系统的电源管理

数据手册PDF

放大查看下载PDF
