温馨提醒：图片仅供参考，商品以实物为准

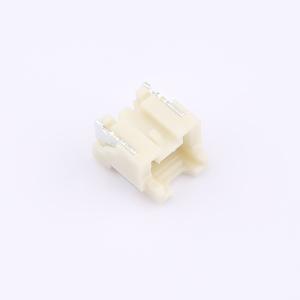

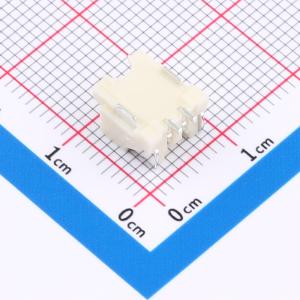

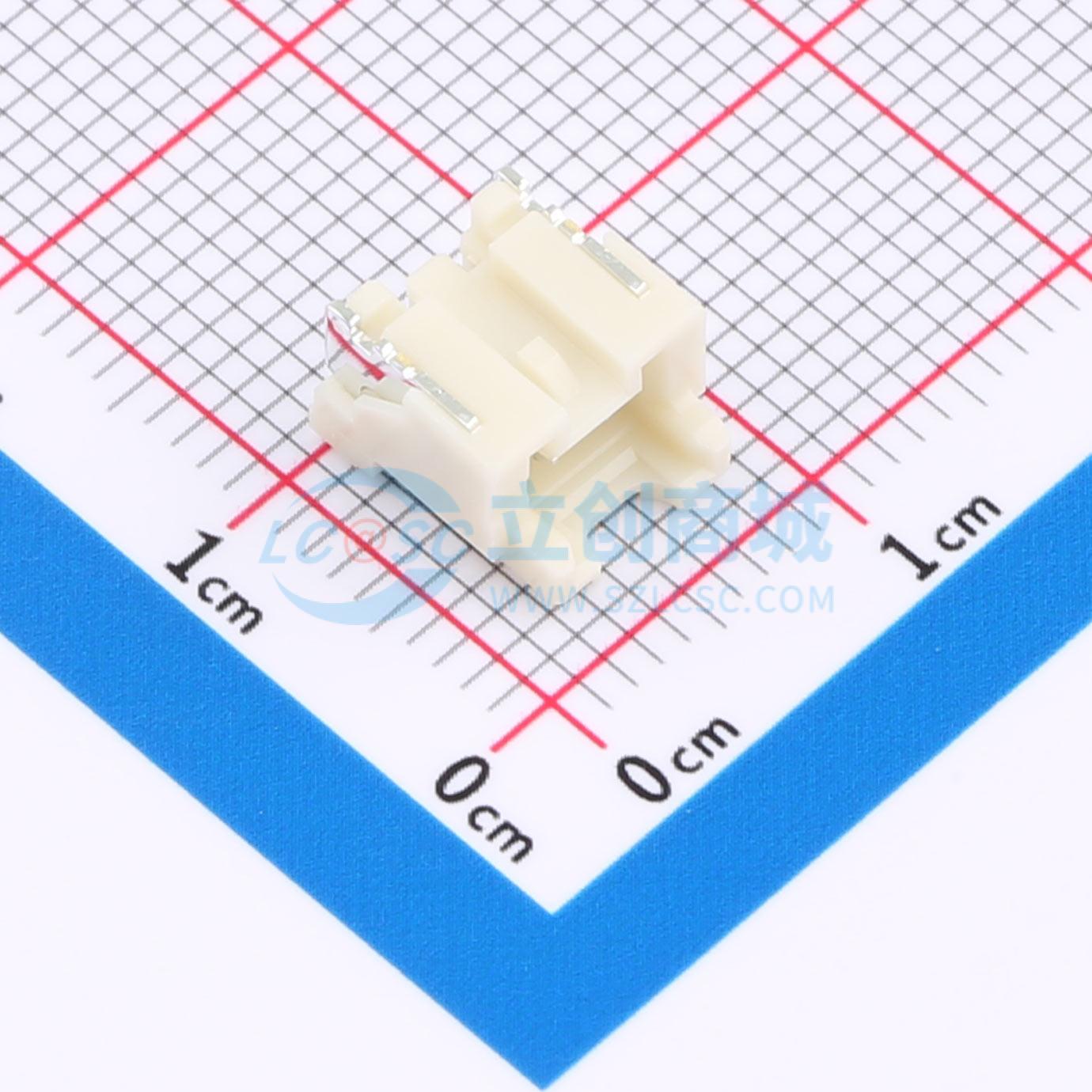

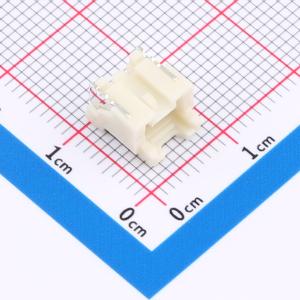

SM02B-PASS-TB(LF)(SN)
1x2P 间距:2mm 卧贴 系列:PA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 基于线对板压接式PA连接器,PA系列连接器已进行扩展,以满足具有安全锁定机制的2.0mm间距连接器的复杂线束要求。这得益于新增的线对板绝缘位移式PAF连接器和线对线压接式PAL连接器。
- 品牌名称
- JST
- 商品型号
- SM02B-PASS-TB(LF)(SN)
- 商品编号
- C495198
- 商品封装
- SMD,P=2mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 0.935克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x2P | |
| 间距 | 2mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | PA | |
| 总PIN数 | 2P | |
| 排数 | 1 | |
| 每排PIN数 | 2 | |
| 行距 | - | |
| 额定电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 铜合金 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA | |
| 阻燃等级 | UL94V-0 | |
| 附加特征 | 辅助焊脚 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 5.7mm | |
| X轴-板上底边长度(间距线) | 8mm |
