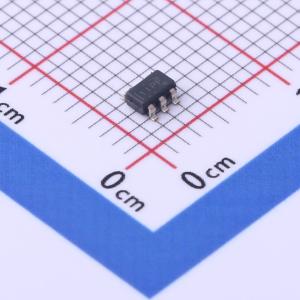

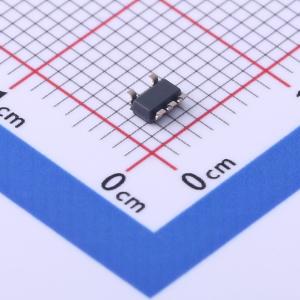

温馨提醒：图片仅供参考，商品以实物为准

TPS7A0533PDBVR

具有使能功能的 200mA、超低 IQ、高精度、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A05是一款超小型、低静态电流的低压差线性稳压器（LDO），能够提供200 mA电流，且具有出色的瞬态性能。该器件的输出范围为0.8 V至3.3 V，典型精度为1%。TPS7A05的静态电流I(Q)超低（1 μA），可为电池供电应用延长电池使用寿命
品牌名称: TI(德州仪器)
商品型号: TPS7A0533PDBVR
商品编号: C493453
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

TPS7A05是一款超小型、低静态电流的低压差线性稳压器（LDO），能够提供200 mA的电流，且具有出色的瞬态性能。该器件的输出电压范围为0.8 V至3.3 V，典型精度为1%。 TPS7A05具有超低的静态电流I_Q（1 μA），在电池供电应用中消耗极低的静态电流，可延长电池使用寿命。该器件可由可充电锂离子电池、锂原电池（如Li-SOCl2、LiMnO2）以及两节或三节碱性电池供电。 TPS7A05具备有源下拉电路，在禁用时可快速泄放输出端电荷。 TPS7A05在结温T_J为 -40°C至 +125°C的范围内完全符合规格要求，提供标准的X2SON（DQN）、SOT-23（DBV和DBZ）和DSBGA（YKA）封装。

商品特性

超低静态电流I_Q：典型值1 μA，最大值3 μA；在200 mA负载下，地电流IGND典型值为6 μA
出色的瞬态响应
输入电压范围：1.4 V至5.5 V
输出精度：典型值1%，最大值3%
提供固定输出电压：0.8 V至3.3 V
极低的压差：在200 mA负载（输出电压3.3 V）下，最大压差为235 mV
有源输出放电功能
折返式限流功能
使用0.47 μF或更大电容时可保持稳定

应用领域

可穿戴电子设备
超级本、平板电脑、电子阅读器
常供电电源
机顶盒
游戏控制器、遥控器、玩具、无人机
无线手持设备和智能手机
便携式和电池供电设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	40dB@(1MHz)
	压差	235mV@(200mA)

	属性	参数值
	静态电流(Iq)	1uA
	噪声	180uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
