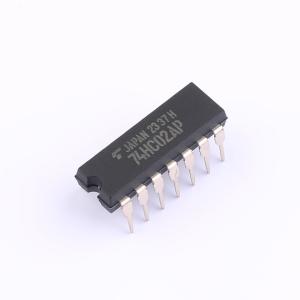

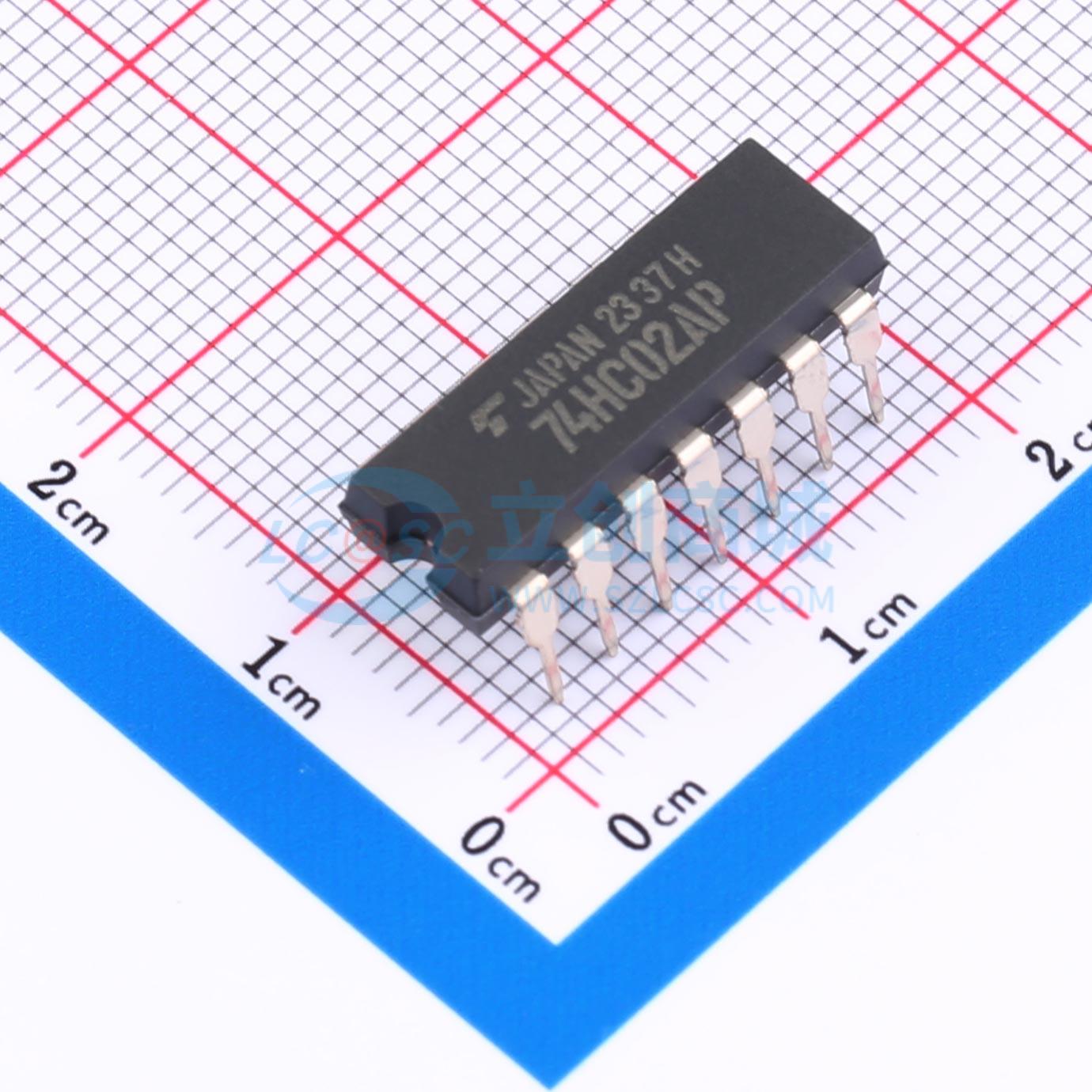

TC74HC02APF
四路2输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TC74HC02A 是一款采用硅栅 C2MOS 技术制造的高速 CMOS 二输入或非门。它在保持 CMOS 低功耗的同时，实现了与等效 LSTTL 类似的高速运行
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74HC02APF
- 商品编号
- C4468951
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.881克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.8V | |
| 输出高电平(VOH) | 5.9V~6V；5.68V~5.8V | |
| 输出低电平(VOL) | 180mV~260mV；0V~100mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
