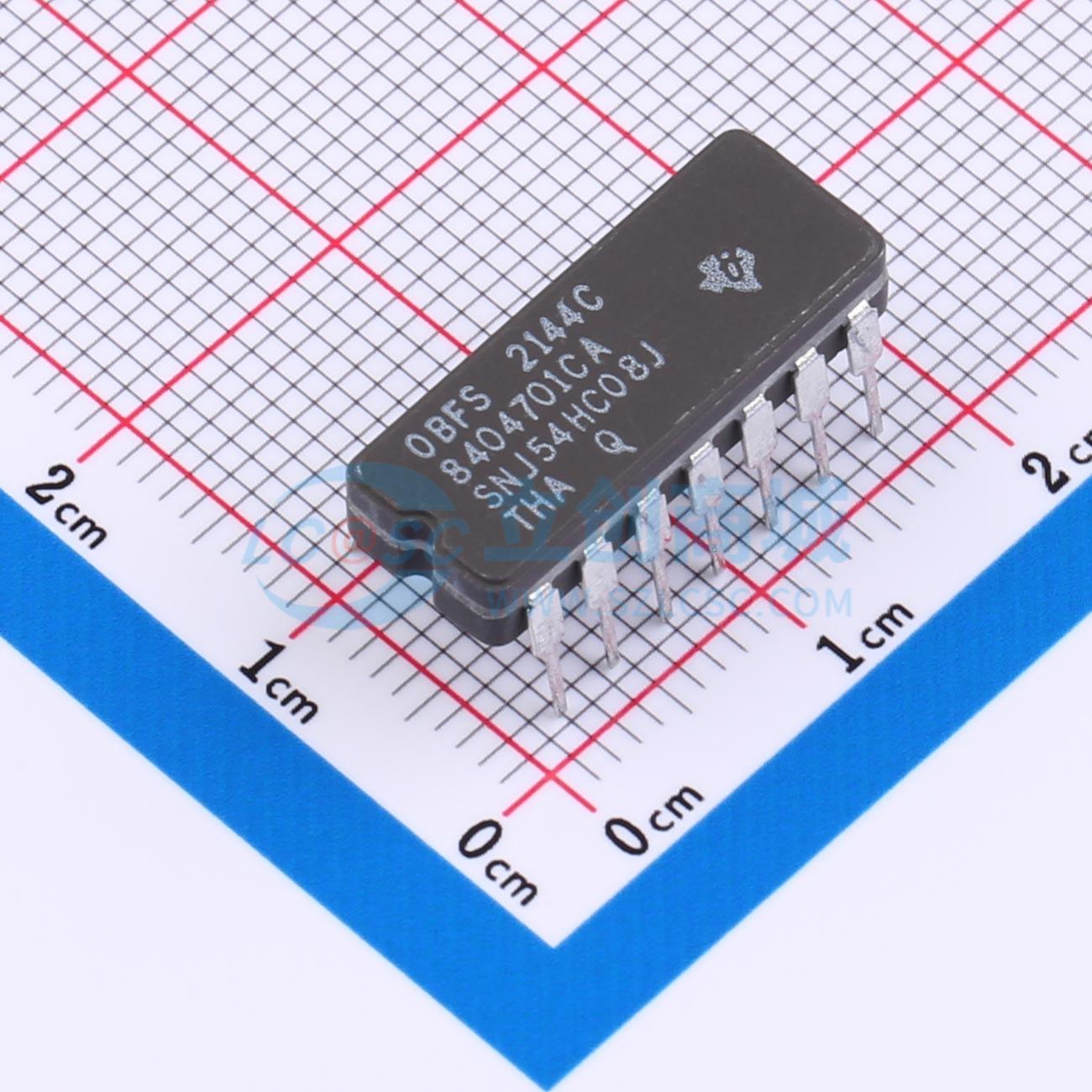

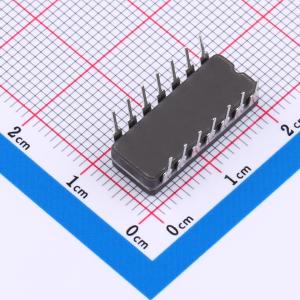

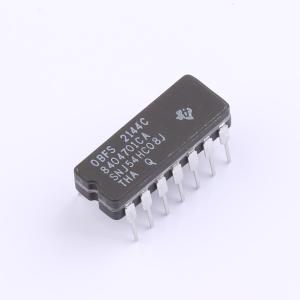

SNJ54HC08J
SNx4HC08四路2输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN54HC08 4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SNJ54HC08J
- 商品编号
- C4468995
- 商品封装
- CDIP-14
- 包装方式
- 管装
- 商品毛重
- 3.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 40uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.5V~2V；4.2V~6V；3.15V~4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 0V~1.8V；0V~1.35V；0V~500mV | |
| 输出高电平(VOH) | 1.9V~2V；3.84V~4.5V；5.34V~6V | |
| 输出低电平(VOL) | 0V~100mV；0V~330mV；0V~330mV | |
| 系列 | 54HC | |
| 传播延迟(tpd) | 24ns@6V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 将电源正常信号进行结合
- 使能数字信号
