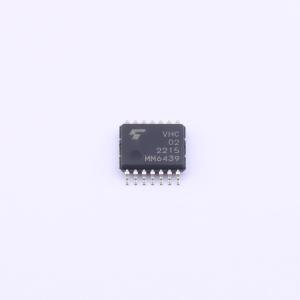

温馨提醒：图片仅供参考，商品以实物为准
74VHC02FT
四路2输入或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四2输入或非门。采用硅栅C2MOS技术制造的先进高速CMOS 2输入或非门，在保持CMOS低功耗的同时，实现了与等效双极肖特基TTL类似的高速运行。内部电路由包括缓冲输出的三级组成，提供高抗噪性和稳定输出。输入保护电路确保在不考虑电源电压的情况下，输入引脚可施加0至5.5V电压，可用于5V至3V系统和双电源系统（如备用电池）的接口，防止因电源和输入电压不匹配而损坏器件
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC02FT
- 商品编号
- C4470889
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 3.94V；4.4V~4.5V | |
| 输出低电平(VOL) | 0V~100mV；360mV | |
| 系列 | 74VHC系列 | |
| 传播延迟(tpd) | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
