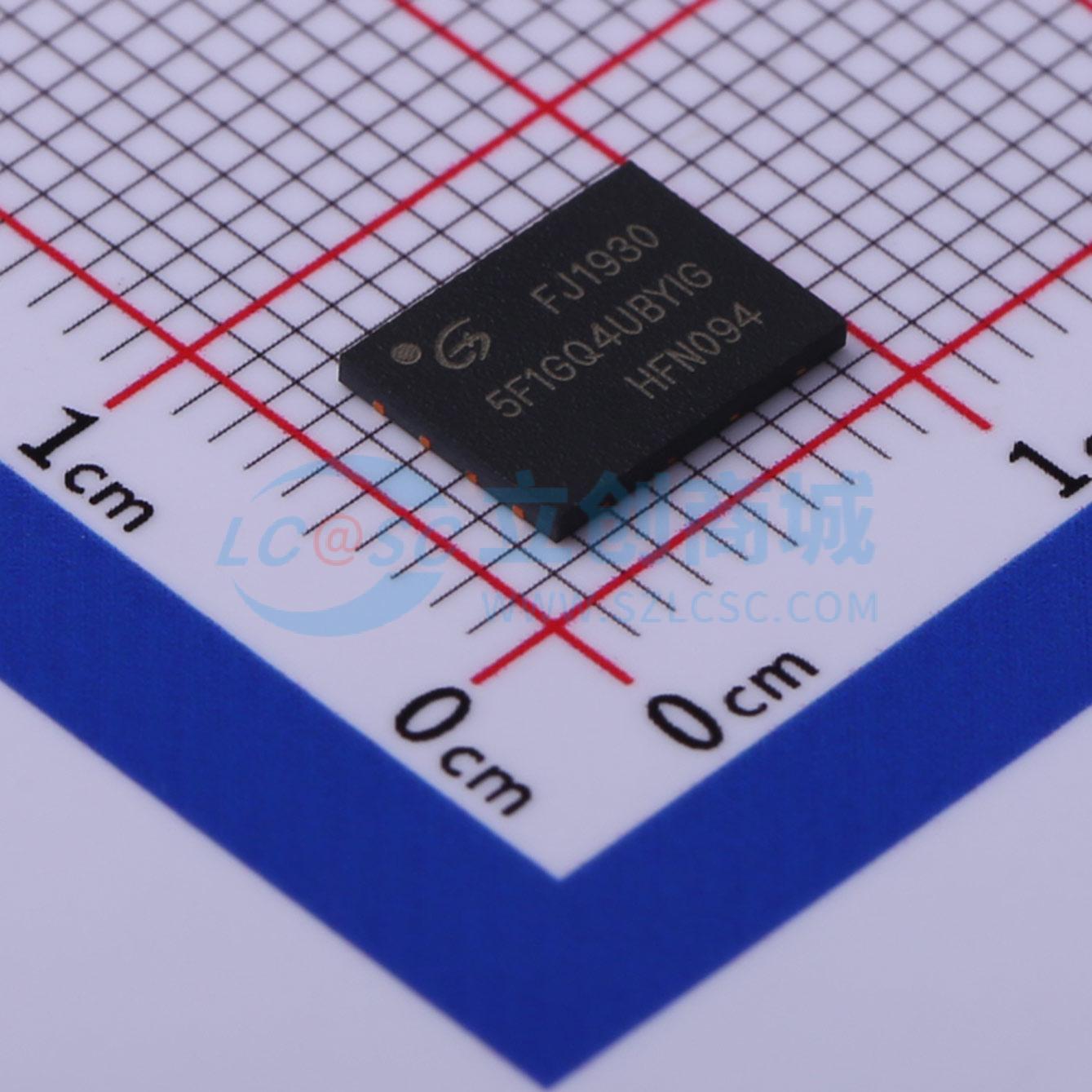

GD5F1GQ4UBYIGR实物图
  • GD5F1GQ4UBYIGR商品缩略图
  • GD5F1GQ4UBYIGR商品缩略图
  • GD5F1GQ4UBYIGR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

GD5F1GQ4UBYIGR

SPI(x1/x2/x4) NAND Flash 1G

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
GD5F1GQ4UBYIGR
商品编号
C492071
商品封装
WSON-8-EP(6x8)​
包装方式
编带
商品毛重
0.299克(g)

商品参数

属性参数值
商品目录NAND FLASH
存储容量1Gbit
接口类型SPI
时钟频率(fc)120MHz
工作电压2.7V~3.6V
写周期时间(Tw)-
页写入时间(Tpp)400us
属性参数值
块擦除时间(tBE)3ms
数据保留 - TDR(年)-
工作温度-40℃~+85℃
待机电流90uA
擦写寿命-
功能特性坏块管理功能;硬件写保护功能;读缓存功能;OTP区域写保护与锁定功能;ECC纠错功能;软件复位功能;复制回写功能;写使能锁存;软件写保护功能

商品概述

SPI(串行外设接口)NAND闪存为嵌入式系统提供了一种基于行业标准NAND闪存核心的超高性价比、高密度非易失性存储器解决方案。它是SPI-NOR和标准并行NAND闪存的理想替代品,具有以下先进特性:总引脚数为8个(包括VCC和GND),密度为1G比特;与SPI-NOR相比,具有更优的写入性能和每比特成本;与并行NAND相比,成本显著降低。这款低引脚数的NAND闪存遵循行业标准串行外设接口,并且在不同密度产品间保持相同的引脚排列。其指令集类似于常见的SPI-NOR指令集,但经过修改以处理NAND特定功能并增加了新特性。GigaDevice SPI NAND是一款易于集成的NAND闪存,其设计特性旨在简化主机管理:用户可选内部ECC。在页编程操作期间,ECC码在内部生成。当一页数据被读取到缓存寄存器时,ECC码会检测并在必要时纠正错误。即使启用内部ECC,64字节的备用区域仍然可用。器件输出纠正后的数据并返回ECC错误状态。支持带内部ECC的内部数据移动或复制回操作。器件可以轻松刷新并执行垃圾回收任务,无需将数据移入或移出。支持带内部ECC的上电读取。器件上电后将自动读取第一个块的第一页到缓存,然后主机可以直接从缓存读取数据以便于启动。同时,内部ECC确保数据正确性。它以页为单位进行编程和读取,以块为单位进行擦除。数据以页为单位传输到NAND闪存阵列或从其传出,至数据寄存器和缓存寄存器。缓存寄存器最靠近I/O控制电路,充当I/O数据的数据缓冲区;数据寄存器最靠近存储阵列,充当NAND闪存阵列操作的数据缓冲区。缓存寄存器作为缓冲存储器,支持页和随机数据的读取/写入以及复制回操作。这些器件还使用一个SPI状态寄存器来报告器件操作状态。

商品特性

  • 读和编程页大小为2048字节,备用128字节
  • 标准、双线、四线SPI
  • 标准SPI:SCLK, CS#, SI, SO, WP#, HOLD#
  • 双线SPI:SCLK, CS#, SIO0, SIO1, WP#, HOLD#
  • 四线SPI:SCLK, CS#, SIO0, SIO1, SIO2, SIO3
  • 高速时钟频率
  • 快速读取时钟频率高达120MHz(负载30pF)
  • 四线I/O数据传输速率高达480Mbits/s
  • 软件/硬件写保护
  • 通过软件写保护全部或部分存储器
  • 使用WP#引脚启用/禁用保护
  • 顶部或底部块选择组合
  • 高级安全特性
  • 8K字节OTP区域
  • 单电源电压
  • 1.8V全电压范围:1.7V ~ 2.0V
  • 3.3V全电压范围:2.7V ~ 3.6V
  • 编程/擦除/读取速度
  • 页编程时间:典型值400us
  • 块擦除时间:典型值3ms
  • 页读取时间:最大值80us(带内部ECC)
  • 低功耗
  • 最大工作电流40mA
  • 最大待机电流90uA
  • 增强的访问性能
  • 2K字节缓存用于快速随机读取
  • 缓存读取和缓存编程
  • NAND高级特性
  • 内部ECC选项,每528字节
  • 带ECC的页内内部数据移动
  • 第一个块(块0)在出厂时保证为有效块。
