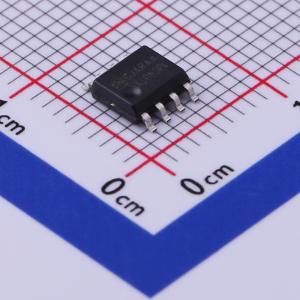

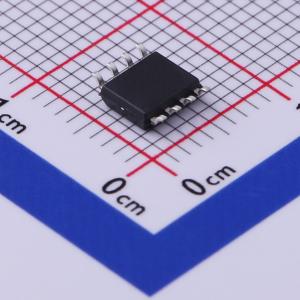

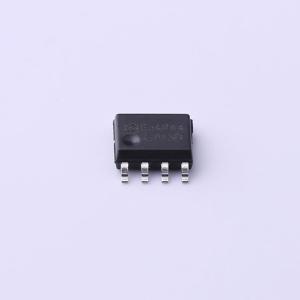

温馨提醒：图片仅供参考，商品以实物为准

HGX3085EIM/TR

具有热插拔、失效保护、±16kVESD保护的5V RS485收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HGX3085E是一款5V供电的RS485/RS422收发器，具有±16kV ESD保护和失效保护功能。支持半双工通信，最大传输速率为500kbps。
品牌名称: HGSEMI(华冠)
商品型号: HGX3085EIM/TR
商品编号: C492115
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.239克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	0℃~+70℃
	静态电流	800uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式

商品概述

HGX3080E - HGX3088E是+5.0V供电、具有±16kV ESD保护的RS - 485/RS - 422收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。 HGX3080E - HGX3088E驱动器提供超大输出电压摆幅（在54欧姆负载时会超过2.1V），从而保证了更高的噪声容限；HGX3080E - HGX3085E具有低摆率驱动器，能够减小EMI和由于不恰当的终端匹配电缆所引起的反射，实现高达500kbps的无差错数据传输。 HGX3086E/HGX3087E/HGX3088E驱动器的摆率不受限制，可实现高达16Mbps的传输速率。 HGX3082E/HGX3085E/HGX3088E用于半双工通信；HGX3080E/HGX3081E/HGX3083E/HGX3084E/HGX3086E/HGX3087E用于全双工通信。所有器件的接收器具有1/8单位负载输入阻抗，总线上可以挂接多达256个收发器。 HGX3081E/HGX3082E/HGX3084E/HGX3085E/HGX3087E/HGX3088E采用DIP - 8、SOP - 8和MSOP - 8封装，HGX3080E/HGX3083E/HGX3086E采用DIP - 14、SOP - 14和TSSOP - 14封装。这些器件可以提供商用级或工业级温度范围。

商品特性

真正的失效保护接收器，低功耗关断模式（HGX3081E/HGX3084E/HGX3087E除外）
DE与RE（上划线）采用热插拔输入结构
+5.0V工作电压，总线上允许挂接多达256个收发器，具有摆率限制功能有助于实现无差错数据传输（HGX3086E/HGX3087E/HGX3088E除外）
I/O口采用增强型ESD保护（±16kV IEC 61000 - 4 - 2模型）
直接取代MAX3080 - MAX3088E、MAX13080 - 88E系列和SN65HVD3085、SN75HVD3085系列

应用领域

RS - 422/RS - 485通讯
数字电表水表、工业控制、工业嵌入电脑和外设、安防监控系统
路由器和交换机
仪器仪表、电平转换
对EMI敏感收发器应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	500Kbps
