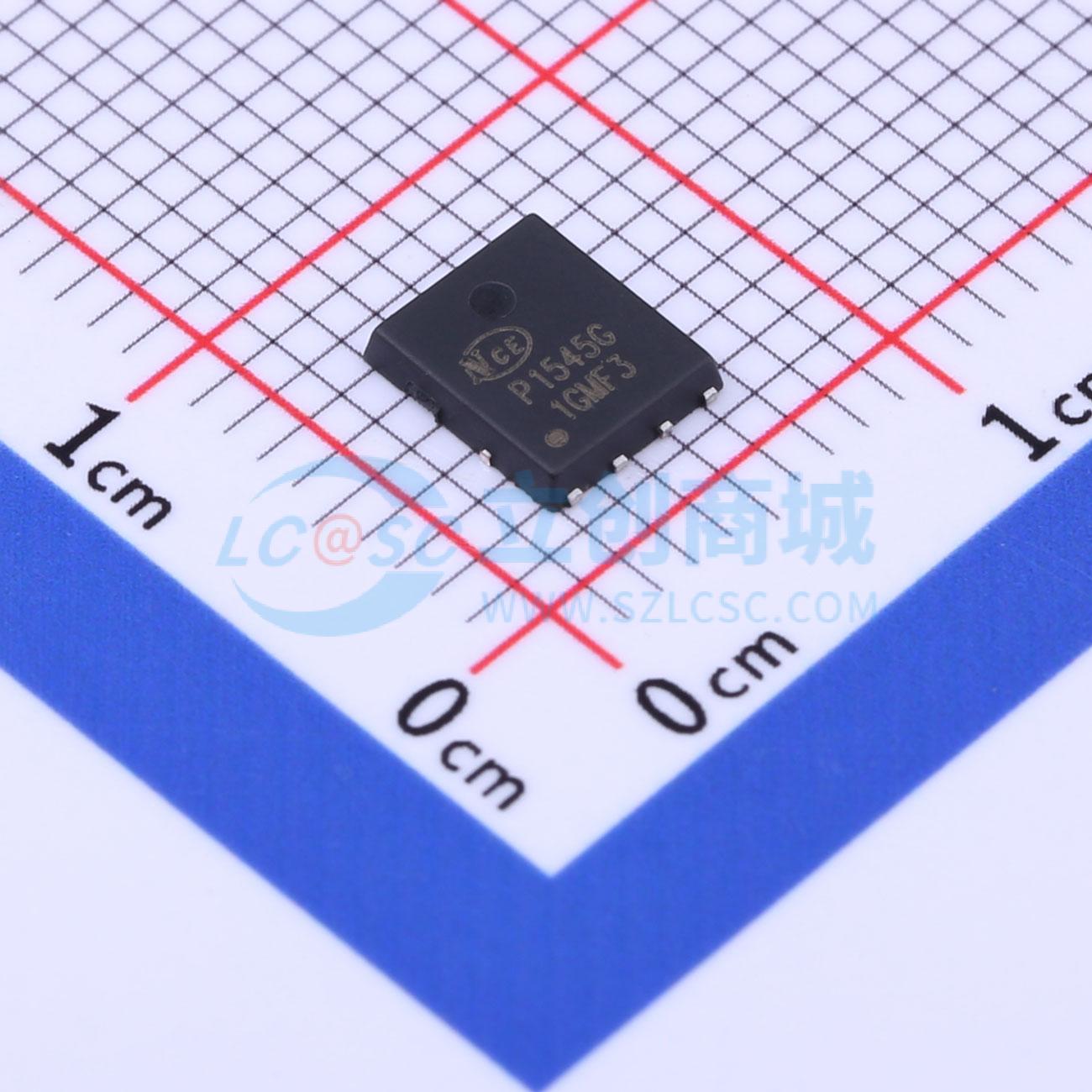

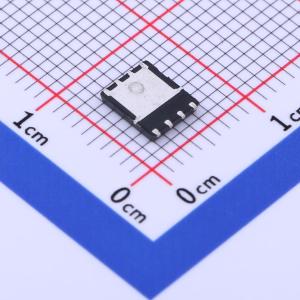

温馨提醒：图片仅供参考，商品以实物为准
NCEP1545G
1个N沟道 耐压:150V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超级沟槽技术，经过独特优化，可提供高效的高频开关性能。由于极低的导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。适用于高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP1545G
- 商品编号
- C489179
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 24mΩ@10V,20A | |
| 耗散功率(Pd) | 110W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.1V | |
| 栅极电荷量(Qg) | 21.1nC@10V | |
| 输入电容(Ciss) | 1.3nF@75V | |
| 反向传输电容(Crss) | 11.7pF@75V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCEP1545G采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- VDS = 150V，ID = 45A，在VGS = 10V时，RDS(ON) = 24mΩ（典型值）
- 出色的栅极电荷×RDS(ON)乘积（品质因数FOM）
- 极低的导通电阻RDS(ON)
- 工作温度达150°C
- 无铅引脚镀层
- 100%进行了单脉冲雪崩耐量（UIS）测试！
- 100%进行了ΔVds测试！
应用领域
- 直流-直流转换器
- 非常适合高频开关和同步整流
