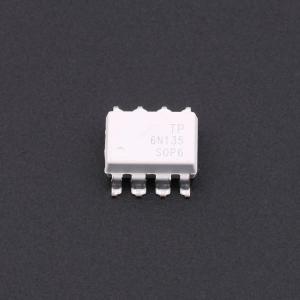

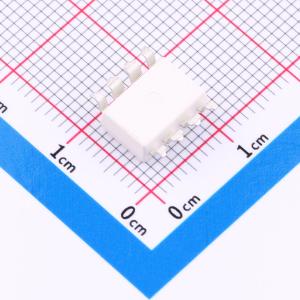

6N135-SMD8
高速光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6N135,6N136 是一种用于单通道的高速光耦合器，由一个 850nm 的 AlGaAs LED 光学耦合到一个高速光电检测器组成。光电二极管偏极和输出晶体管集电极的单独连接，可以通过降低基极集电极电容，使速度比传统光电晶体管耦合器提高 100 倍。
- 品牌名称
- 拓朴微
- 商品型号
- 6N135-SMD8
- 商品编号
- C47361085
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.9226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 7% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 1.5us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | 开集电极输出 |
商品概述
6N135和6N136是单通道高速光耦合器，由850nm AlGaAs LED与高速光电检测器光学耦合构成。光电二极管偏置端和输出晶体管集电极的独立连接，通过降低基极-集电极电容，使速度比传统光电晶体管耦合器提升100倍。
商品特性
- 高比特率：1 MBit/s
- 输入-输出隔离电压：VISORMS = 5000 Vrms
- 兼容TTL逻辑
- 集电极开路输出
- 符合加强绝缘标准
- 符合安全规范标准：UL 1577， VDE DIN EN60747-5-5 (VDE 0884-5)， CQC
应用领域
- CMOS、LSTTL、TTL输出接口
- 通信设备
- 电机驱动器中的功率晶体管隔离
- 替代低速光电晶体管光耦合器
