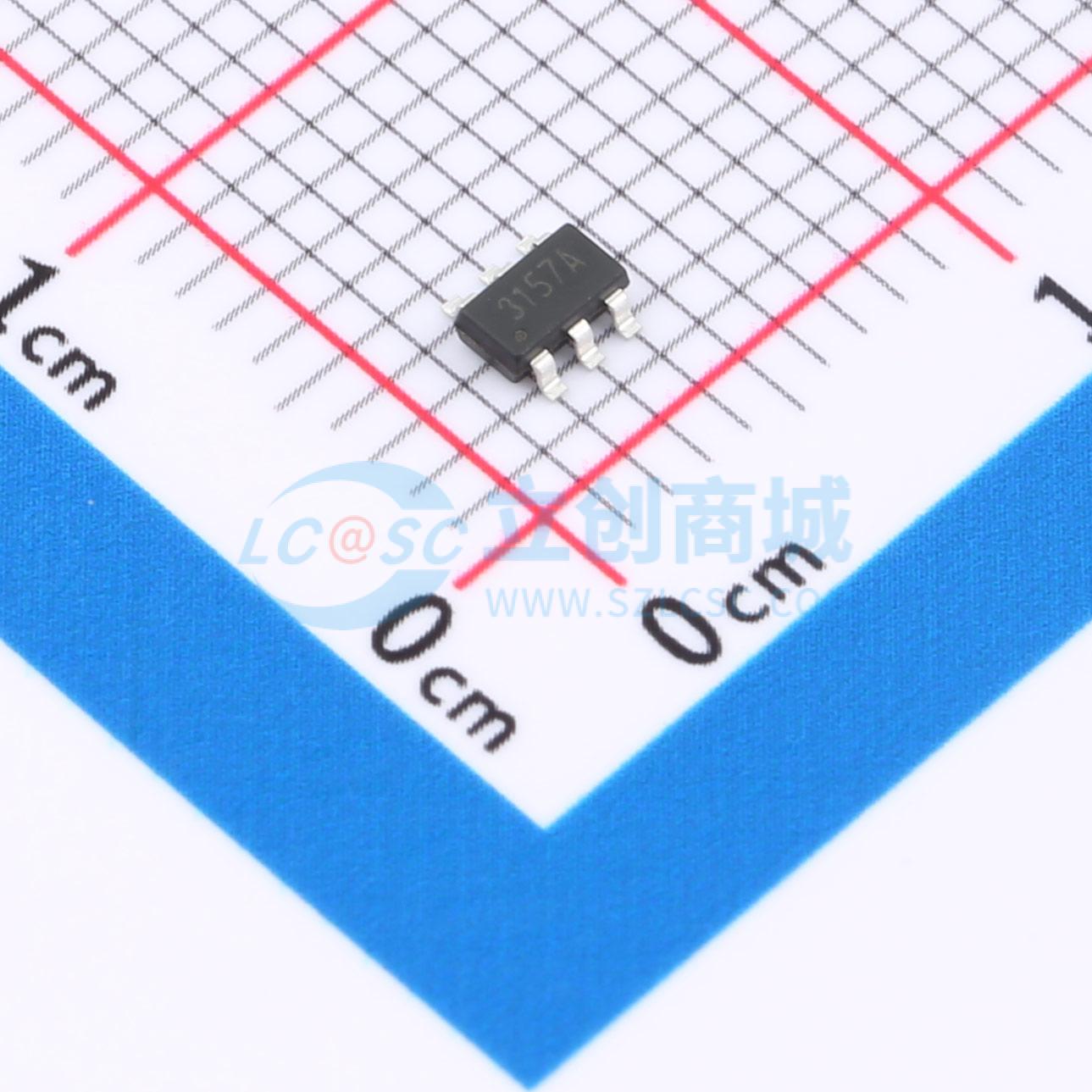

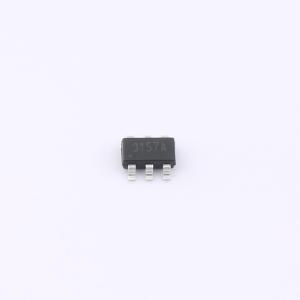

HX3157-ST
低压单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单电源供电的单刀双掷（SPDT）CMOS 模拟开关，电压范围1.5V至5.5V，具600MHz带宽和1.5Ω低导通电阻，适用于音频切换。其开关电阻匹配性佳，平坦度高，确保音频信号线性好、失真小，提供环保型SOT23-6与SOT363封装
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX3157-ST
- 商品编号
- C47345558
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0376克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 7.5Ω@3.3V | |
| 工作电压 | 1.5V~5.5V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 200ns | |
| 关闭时间(toff) | 200ns | |
| 带宽 | 600MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；断电隔离 |
商品概述
HX3157-ST/HX3157-ST3是一款单路、双向、单刀双掷（SPDT）CMOS模拟开关，设计用于1.5V至5.5V的单电源电压工作。它具有高带宽（-3dB @ 600MHz）和低导通电阻（典型值1.5Ω），使其成为音频切换应用的理想选择。HX3157-ST/HX3157-ST3确保开关间导通电阻匹配得到保证，并在整个信号范围内保持一致的导通电阻平坦度。这一设计特性保证了在处理音频信号时具有出色的线性度和极低的失真。该器件采用环保的绿色SOT23-6和SOT363封装。
商品特性
- 电源电压范围：1.5V至5.5V
- 导通电阻：典型值1.5Ω（当A=5V时）
- 1.8V逻辑兼容控制引脚
- A引脚可覆盖VCC，即使在电源失效时也能实现真正的隔离
- 低静态电流（<2uA），且具有非常宽的电源电压范围（1.5V ~ 5.5V）
- 高带宽：-3dB @ 600MHz
- ESD耐受能力：2kV HBM
- 提供绿色SOT23-6和SOT363封装
应用领域
- 音频、视频、UART、USB2.0信号与电源路由
- 计算机外设
- MP3播放器
- 便携式仪器
- 电池供电设备
