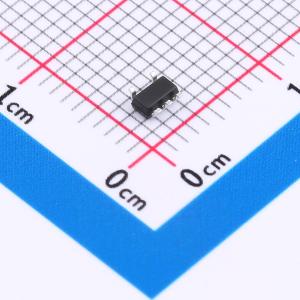

温馨提醒：图片仅供参考，商品以实物为准
HX6001-ST
微功耗、1.5MHz、低噪声、轨到轨输入输出、1.8V CMOS放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 系列运算放大器包含单、双、四通道版本，适用于注重性价比的系统。其具轨到轨输入输出、低静态电流（75µA）、1.5MHz 带宽及低噪声，适合电池供电设备，低输入偏置电流支持高阻源应用。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX6001-ST
- 商品编号
- C47345562
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.041667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 1.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 1.2V/us | |
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 1pA | |
| 静态电流(Iq) | 75uA | |
| 输入失调电流(Ios) | 500pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；反相位输入保护 |
商品概述
HX6001R-ST/HX6001-ST/HX6002-S/HX6004-S系列运算放大器，包括单通道、双通道和四通道选项，专为成本敏感型系统和应用而设计。这些放大器具有轨到轨输入和输出摆幅、低静态电流（典型值75 μA）、宽带宽（1.5 MHz）和极低噪声（1 kHz下为25 nV/√Hz），非常适合需要在成本与性能之间取得平衡的电池供电应用。其低输入偏置电流允许这些放大器与高阻抗源一起使用。该系列放大器设计稳健，便于电路设计人员使用，即使在高达500 pF的容性负载下也能保持单位增益稳定，集成了射频/电磁干扰抑制滤波器，在过驱动条件下无相位反转，并提供高静电放电保护（5-kV HBM）。这些放大器针对+1.8 V（±0.9 V）至+5.5 V（±2.75 V）的电压范围和0 ℃至70 ℃的温度范围进行了优化。它们也可以在+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的电压范围和扩展的温度范围-40 ℃至+125 ℃下工作。提供SOT23、SOP-8和SOP-14封装。
商品特性
- 轨到轨输入和输出
- 低输入失调电压：0.5 mV
- 适用于成本敏感型系统的精密放大器
- 单电源电压范围：1.8 V 至 5.5 V（0 ℃ ~ 70 ℃）
- 扩展温度范围：-40 ℃ ~ +125 ℃
- 低噪声：1 kHz下为25 nV/√Hz
- 微功耗：每放大器75 μA电源电流
- 内部射频/电磁干扰滤波器
- 1.5 MHz增益带宽积，单位增益稳定
应用领域
- 传感器信号调理
- 无线传感器
- 电池供电仪器
- 音频输出
