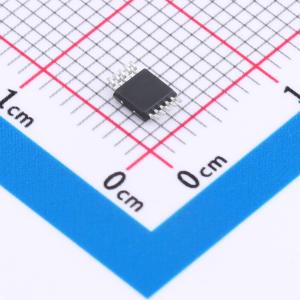

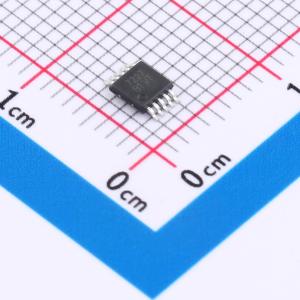

温馨提醒：图片仅供参考，商品以实物为准
HX7227-MS
具备直流30V过压保护功能的双路2:1 USB 2.0复用器/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双向低功耗USB2.0模拟开关，支持双路2:1或1:2配置，适用于Type-C接口DP/DM信号切换。具30V过压保护与自动断电功能，保护后端电路，支持1.8V控制逻辑。提供小型UQFN和MSOP10封装，环保无铅，适合移动设备等空间受限应用。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- HX7227-MS
- 商品编号
- C47345560
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 11Ω | |
| 工作电压 | 2.5V~5.5V | |
| 导通电容(Con) | 4pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 20us | |
| 关闭时间(toff) | 1.2us | |
| 带宽 | 1GHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 200ps | |
| 功能特性 | 双向模拟通道；断电隔离；故障保护 |
商品概述
HX7227-Q/HX7227-MS是一款双向、低功耗、双端口高速USB 2.0模拟开关，集成了针对USB Type-C系统的保护功能。该器件可配置为双路2:1或1:2开关，并针对USB Type-C环境中的USB 2.0 DP/DM线路进行了优化。HX7227-Q/HX7227-MS在C0+/-引脚集成了过压保护，可承受高达DC 30V的电压，并配有自动关断电路，旨在保护位于开关后级的系统组件。SEL和EN的GPIO控制兼容1.8V逻辑电平。HX7227-Q/HX7227-MS采用UQFN 1.4x1.8-10L和MSOP10封装，均为无铅无卤，是空间受限的移动应用和环境的理想选择。该器件设计用于最小化静态功耗，在SEL和/OE引脚上均集成高达6MΩ的下拉电阻。SEL引脚上的弱下拉电阻可节省功耗并确保默认状态下通道1开启，而/OE引脚上的弱下拉电阻可确保芯片上电后能够工作。它是一款高速、低功耗的双刀双掷模拟开关，具有30V过压保护和双向自供电功能，工作电压范围为2.5V至5.5V，用于手机、数码相机、笔记本电脑等手持设备中与集线器或控制器进行高速USB 2.0信号切换。其特殊的过压保护电路可在USB设备上电或断电时，承受Vbus对D+或D-短路高达30V的电压，确保设备不受损坏，并将高压与下游电路隔离以保护下游电路。集成在开关芯片中的OVP电路也大大简化了设计，减小了方案尺寸，解决了设计人员在实践应用中的痛点。当数据线上的电压过高时，内部OVP保护电路开始工作，在电压高达5.5V时响应，平均响应时间为10.4nS，能快速断开连接，保护内部电路免受高压加载损坏。
商品特性
- 电源电压范围：2.5 V 至 5.5 V
- 差分2:1或1:2开关/多路复用器
- C0+/-端口支持高达DC 30V的过压保护
- C0+/-端口具备符合IEC 64000-4-5标准的浪涌保护，无需外部TVS：±30V
- 系统侧钳位电压脉冲小于9V，持续时间小于200nS
- VDD = 0 V时具备断电保护功能
- 典型导通电阻RON为10 Ω
- 插入损耗：-1dB@200MHz, -2dB@650MHz, -3dB@1GHz
- 导通电容CON为4.8 pF
- 兼容1.8V逻辑输入
- 标准工作温度范围：-40°C 至 85°C
应用领域
- 使用USB Type-C或Micro-B连接器的任何场合
- USB 2.0信号路由
- 数码相机和摄像机
- 便携式仪器
- 机顶盒
- 移动电话、平板电脑和笔记本电脑
