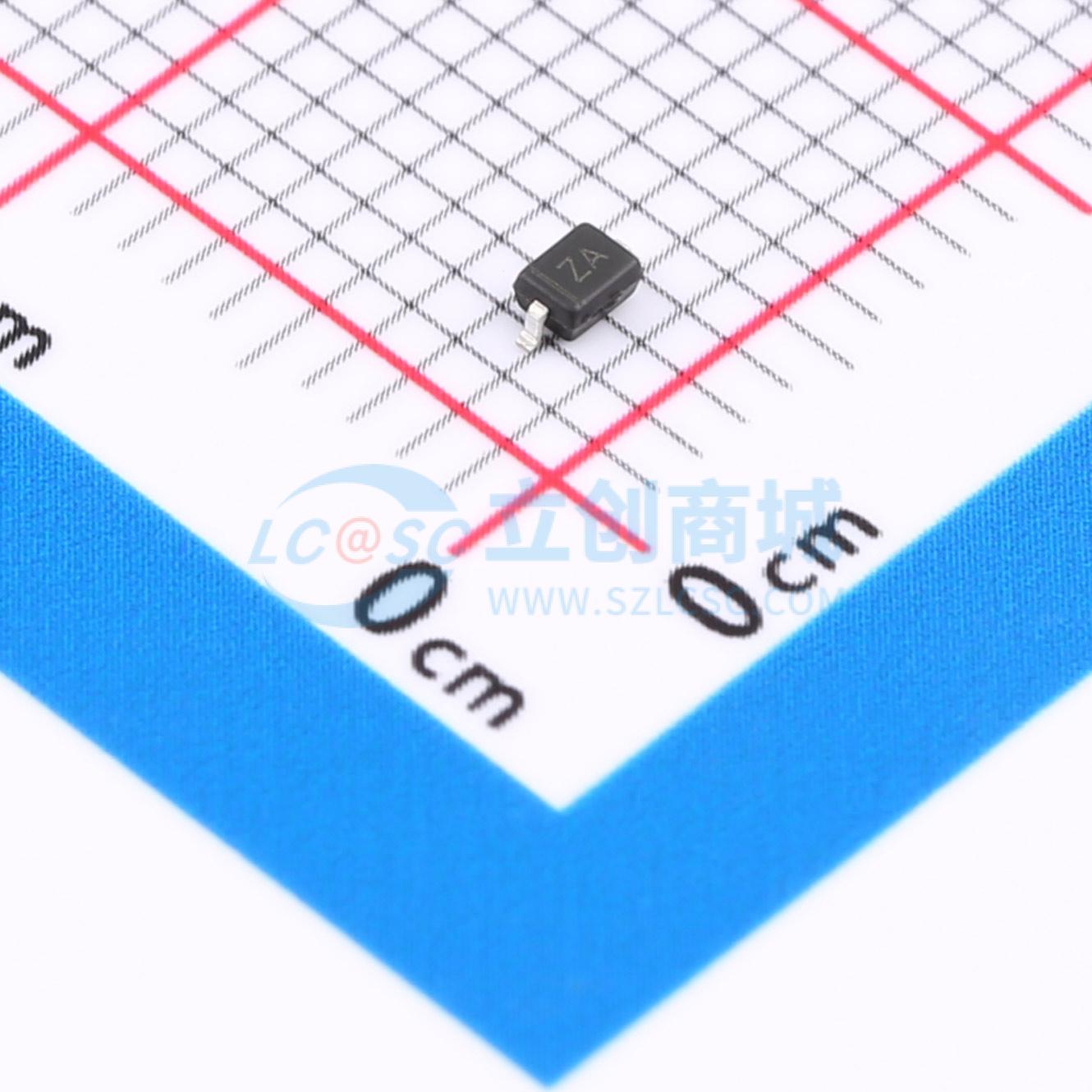

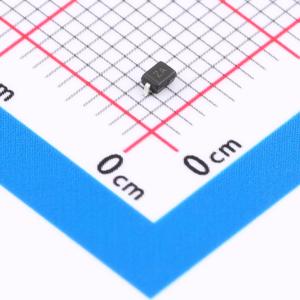

SD05
单向TVS 5V截止 峰值浪涌电流：28A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些浪涌保护二极管专为需要瞬态过电压保护功能的应用而设计。它们适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件适用于电路板空间有限的情况。
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- SD05
- 商品编号
- C47283681
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.0292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 28A@8/20us | |
| 峰值脉冲功率(Ppp) | 420W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 170pF |
商品概述
这些浪涌保护二极管专为需要瞬态过压保护能力的应用而设计，适用于计算机、打印机、商用机器、通信系统、医疗设备及其他对电压和静电放电敏感的设备和应用场景。这些器件是电路板空间受限情况下的理想选择。
商品特性
- 单向静电放电保护单条线路
- 反向关断电压：5.0 V 最大值
- 低漏电流：nA 级别
- 响应时间典型值 <1 ns
应用领域
- 手机手持设备及配件
- 基于微处理器的设备
- 个人数字助理
- 笔记本电脑、台式机及服务器
