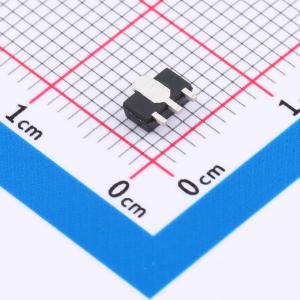

AMS1117-5.0(SOT-89)
5V 1A 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出类型: 固定 工作电压: 18V 输出电压: 5.0V 输出电流: 1A
- 品牌名称
- TWGMC(迪嘉)
- 商品型号
- AMS1117-5.0(SOT-89)
- 商品编号
- C47283699
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.1397克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 18V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 60dB@(120Hz) | |
| 压差 | 1.3V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
AMS1117系列是一系列低压差电压稳压器，可提供高达1A的输出电流。该系列提供六种固定输出电压：1.2V、1.5V、1.8V、2.5V、3.3V和5.0V，同时也提供可调版本。片内精密修调将基准/输出电压调整至±2%的精度内。片内热限流功能提供保护，防止因过载和环境温度的任何组合导致结温过高。该系列提供SOT-223、TO-252、SOT89封装。为改善瞬态响应和稳定性，输出端至少需要10μF的钽电容。
商品特性
- 低压差电压
- 负载调整率：最大0.5%
- 针对低电压应用优化
- 片内热限流
- 最大输入电压：18V
- 可调输出电压或固定1.2V、1.5V、1.8V、2.5V、3.3V、5V
- 标准SOT-223、TO-252、SOT89封装
应用领域
- 开关DC/DC转换器的后级稳压器
- 高效率线性稳压器
- 电池充电器
- PC附加卡
- 主板时钟供电
- LCD显示器
- 机顶盒
